用途]

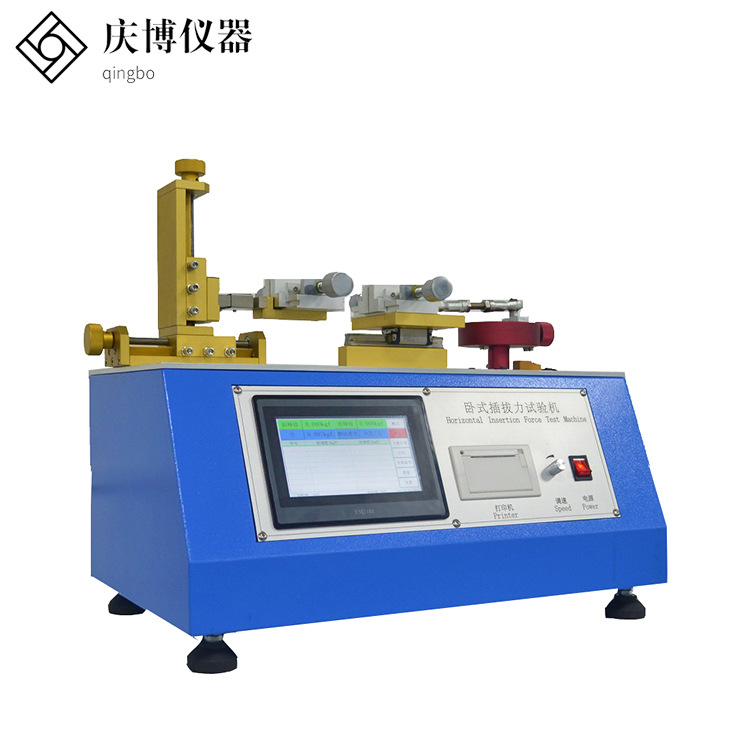

本機適用于多種連接器插拔試驗之用，采用嵌入式微電腦測控技術，可同時顯示插入力、拔出力、實時力值，并具有次數設定，速度行程可調，并且顯示速度值、自動歸零、單位轉算等。旋轉偏心輪動力設計，使測試速度與測試行程不在有關聯、長、短行程的連接器，測試同樣快速?？芍^目前市場上高性?xún)r(jià)比之插拔壽命試驗機。

 [特點]

※ 專業夾持方式，讓您的試驗精確而富有成效。

※ 調速馬達，速度可調；

※ 試驗次數可設定，單獨計數，各工位互相獨立工作。

[技術參數]

1.     次數范圍：    0~999999

2.     傳動方式：    旋轉偏心輪

3.     顯示方式：    大屏幕觸摸屏控制

4.     插拔力范圍：   0~50kg

5.     小插拔力解晰度：  0.001kg

6.     行程調節范圍：   0~50MM

7.     測試速度：    0~60次/分鐘（數字顯示）

8.     可設定自動原點歸零

9.     兩種單位轉換：   N、KG

10.    機臺尺寸:    550(D)*470(W)*450(H)mm

11.    工作電壓：    單相 220V

12.    主電路熔斷體：   2A

l 控制系統主要參數

1.觸控系統簡介

1.1主要用途及使用范圍

本控制器專為插拔力試驗機而研制。適用于各種連接器的插入拔出測試,可自動取得測試過程中的力學特性數據。

1.2主要功能特性

◆采樣速率高達1000次/秒,可精確捕捉到插拔峰值數據。

◆用光電開關檢測插拔次數,每檢測到一個光電開關信號算插拔一次，抗*力強,不會產生誤計數的現象。

◆“啟動停止固態繼電器”用于控制電機的啟動和停止,到達設定的插拔次數后自動停機。

1.3正常工作條件

★在0～55°Ｃ范圍內；

★相對濕度不大于80%；

★電源220±10%VAC,頻率50Hz；

★遠離強電磁干擾。

1.4外觀安裝尺寸

1. 2. 操作指南

2.1開機后直接進入測試界面


在測試界面時的按鈕響應:

按鈕“測試” ：執行測試；

按鈕“停止” ：測試過程中點擊此按鈕結束測試；

按鈕“力值歸零” ：將力、插峰值、拔峰值等值歸零；

按鈕“打印” ：打印測試結果；

按鈕“次數清零” ：將已測次數清零；

按鈕“查看” ：進入測試結果查看界面；

按鈕“設置” ：進入?yún)?shù)設置界面；


1.力小數位數 ：設置力值小數點后顯示的位數；

2.力單位 ：切換力值單位，有“kgf”，“N”，“lbf”，“gf”，“KN”，“t”可選；

3.力量取反：切換力值方向；

4.語言：切換語言顯示，有“English”，“中文”可選；

5.蜂鳴器：開啟蜂鳴器；

6.力保護：設置力值保護；

7.設定測試次數：設置測試總次數；

8.停機不導通次數：設置停機不導通次數；

9.不導通計數模式：有“累積”，“連續”可選,累積到設置的不導通次數就結束測試，連續就是其中連續達到設置的不導通次數就結束測試；

（第8,9條在校準里勾選使用導通才會有）

自動打?。汗催x后測完一次就打印一組；

按鈕“默認設置”：恢復參數至出廠默認設置；

按鈕“時間設置”：設置時間；

按鈕“校準”：輸入校準密碼進入校準界面；

按鈕“版本信息”：查看控制器版本信息；

按鈕“測試界面”：返回測試主界面。

2.3查看界面

按鈕“上移” ：選擇一組測試結果向上移；

按鈕“下移” ：選擇一組測試結果向下移；

按鈕“打印” ：打印測試結果；

按鈕“刪除” ：刪除所選中的的測試結果；

按鈕“全部刪除” ：刪除所有測試結果；

按鈕“測試界面” ：返回測試主頁面；

3.校準

3.1力傳感器


1. 1. 1. 在左上角選擇好需要校準的通道后，*步必須校準“零點”，首先點擊“清空”按鈕，將校準數據表格中的數據清空，然后點擊“力歸零”按鈕并使力傳感器不承受任何負載,然后按“取點”按鈕，即校準好了*個點“零點”；
2. 2. 2. 此時再往力傳感器上放入砝碼并在“校準數據表格”中第二行第二列的“標準砝碼值”設定為放入的砝碼重量（單位為kg），待砝碼穩定后再按“取點”按鈕即校準好了第二個點；
3. 3. 3. 同理再校準下面的點，也可只校準2個點；
4. 4. 4. 點擊“力歸零按鈕” ，再將砝碼放上傳感器，待砝碼穩定后，看“當前力”的值是否放入的砝碼重量相等，若相等，點擊“設置”按鈕回到測試主界面完成校準，反之重復1-3步，直到“當前力”的值與放入的砝碼重量相等為止。
5. 5. 5. 高級設置：輸入密碼進入高級試用期功能設置

注意：如果校準超過2個點，則校準過程中加砝碼的重量必須依次增大，而且加砝碼過程中屏幕上上一行顯示的AD值也必須一直變大，如果發現加砝碼時AD值在減小，則需要將力傳感器的兩根信號線的接線調換；如果只校準2個點，則沒有此限制。

另外，對于已校準好的機器好能將校準數據（上圖中校準表格中的數據）記錄下來，這樣如果以后的使用過程中誤操作修改了校準數據，只需將記錄的數據重新輸入即可恢復正常，不需再重新用砝碼或校準儀校準。

5.保養事項

1.儀器使用前必須放在穩固的地面上，

2.不允許在使用過程中搬弄機臺；

3.選擇相應電源電壓，切勿過高，避免燒壞器件；

4.在儀器出現異常時，請與本以便及時處理；

5.機器工作時必須有良好的通風環境。

6.試驗機的傳動機構及運動部位要定期加潤滑油和定期固緊。

7.每次試驗完畢，清理機臺，保持機臺清潔；

8.控制箱部分，須以干布擦拭，不可用濕布。

9.做好設備的接地工作。
