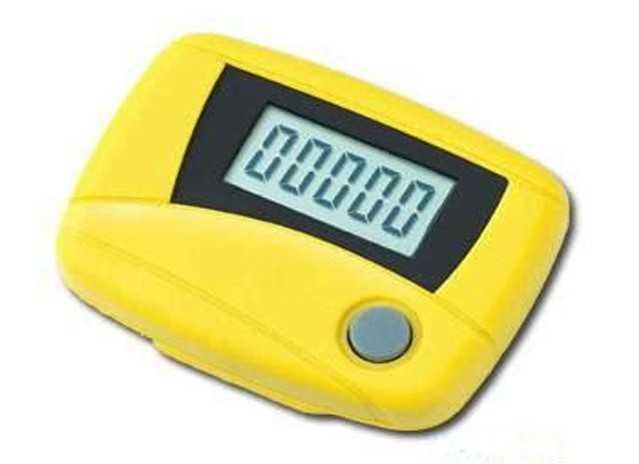

產品展示圖:
(A)

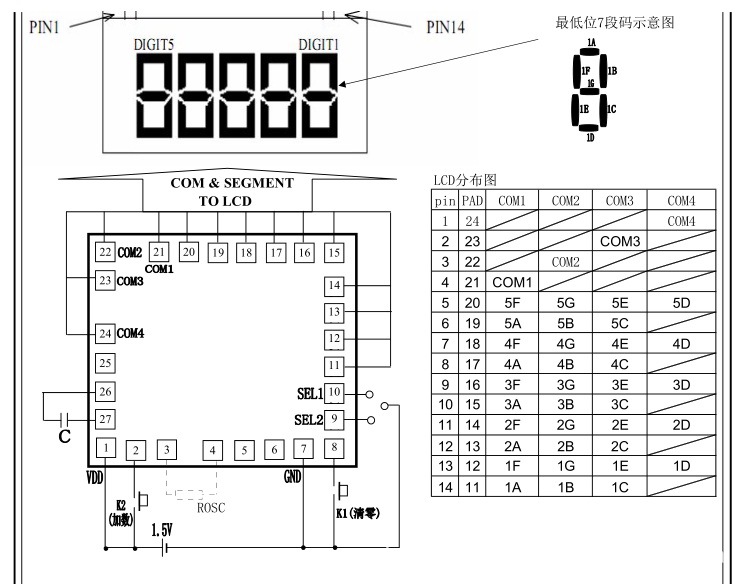

LCD邏輯走線圖:
一,功能及應用特性描述:
(FUNCTION & FEATURES)
采用CMOS工藝,RC振蕩方式直接驅動LCD。
兩種計步靈敏度選擇,Stanby模式選擇。
工作電壓:1.5V,低功耗,低靜態電流。
RESET歸零鍵。
LCD參數:5-Digit,1/2Bias,1/4DUTY
二,按鍵功能:
①按鍵說明:
a,快速測試鍵。
b,倍壓線路。
②按鍵作用:
1【RESET】復位鍵(K1):內部上拉,常按下K1(接GND),顯示‘88888’,松開K1,低位顯示‘00000’。
2【PULSE】加數鍵(K2):內部下拉,每對正極觸發一下,加1。
3【SEL1】:觸發靈敏度選擇鍵: ①懸空時,選擇250毫秒靈敏度; ②接GND時,選擇125毫秒靈敏度。
4【SEL2】:STANDBY模式選擇鍵: ①懸空時,無STANDBY模式選擇; ②接GND時,延時100秒自動進入STANDBY模式。
5快速測試【MODE】:TS2接GND并按下RESET鍵,此時5個Digit會分成5段,即個,十,百,千,萬,同時COUNT,即00000,11111,22222……
6>上電后LCD全顯1秒,按住RESET鍵顯示‘88888’,松開顯示‘00000’。
2適用范圍:計數器,跑步機等。
