鶴壁中醫藥研究所污水處理設備技術*
鶴壁中醫藥研究所污水處理設備技術*
概述：
WSZ-AO污水處理技術是一種生物技術與膜技術相結合的高效生化水處理技術，該技術是結合了生物膜和傳統污泥法的一種高效污水處理技術，由于生物膜的過濾作用，生物被截留在生物反應器中，實現了水力停留時間和污泥齡的*分離，使生物反應器內保持較高的MLSS。硝化能力強，污染物去除率高。
中空纖維斜管的應用取代活性污泥法中的二沉池，進行固液分離，有效的達到了泥水分離的目的。充分利用生物膜的高效截留作用，能夠有效地截留硝化菌，*保留在生物反應器內，使硝化反應保證順利進行，有效去氨氮，避免污泥的流失，并且可臺截留一時難于降解的大分子有機物，延長其在反應器的停留時間，使之得到zui大限度的分解。應用生活污水處理技術后，主要污染物的去除率可達：COD≥93%，SS=99%。出水懸浮物和濁度幾近于零，處理后的水質良好且穩定，實現了污水資源化。
優點：

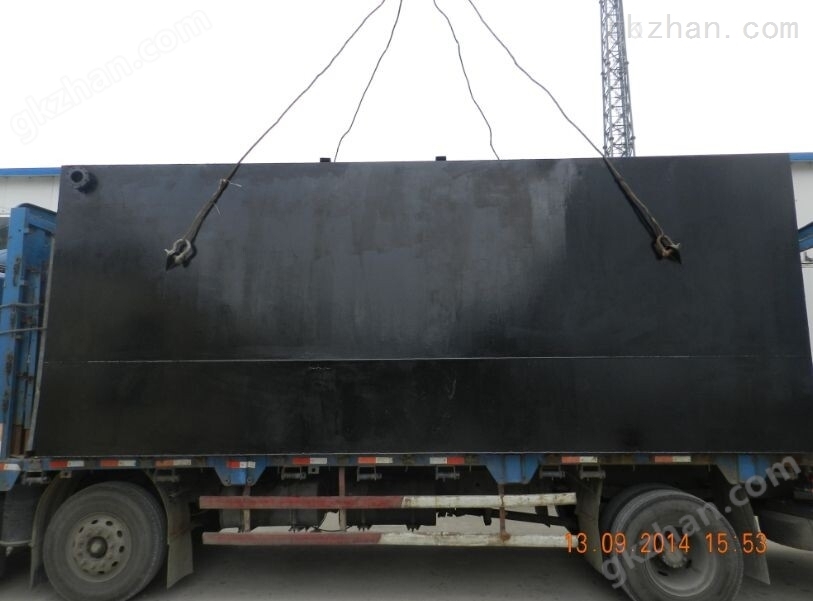

WSZ-AO地埋式污水處理一體化設備是利用生物掛膜進行污水處理及回用的生活設備，其具有膜生物反應器的所有優點：出水水質好，運行成本低、系統抗沖擊性強、污泥量少，自動化程度高，另外，作為生活設備，其具有占地面積小，便于集成。它既可以作為小型的污水回用設備，以可以作為較大型污水處理廠的核心處理單元。是目前污水處理領域研究的熱點之一，具有廣闊的應用前景。
應用領域：
適宜住宅小區、辦公樓、商場、賓館、飯店、機關、學校、*、工廠等生活污水和與之類似的工業有機廢水，如紡織、啤酒、造紙、制革、食品、機械、化工等行業的有機污水處理。
WSZ-AO地埋式污水處理一體化設備出水水質（僅供參考）：
類別 | 原水水質(mg/L) | 處理水質(mg/L) | *排放標準（GB18918-2002） | 生活雜用水水質標準(CJ25.1-89) | |
沖廁，綠化 | 洗車、掃除 | ||||
BOD(mg/L) | 150-250 | ＜10 | 20 | 10 | 10 |
COD(mg/L) | 200-400 | ＜50 | 60 | 50 | 50 |
SS(mg/L) | 150-250 | ＜10 | 20 | 10 | 5 |
氨氮(mg/L) | 10-35 | ＜5 | （8）15 | 20 | 10 |
說明：該設備可根據客戶要求定做。
工藝特點：
▲出水水質好：采用了*的膜生物反應器技術，使系統出水水質在各個方面均優于傳統的污水處理設備，出水水質在感官上已接近于自來水的情況，可以作為中水回用。
▲占在面積小：由于膜的高效分離作用，不必設立沉淀、過濾等固液分離設備，不需反沖洗，且出水懸浮物濃度遠低于傳統固液分離設備，使整個系統流程簡單，易于集成，系統占地大為縮小。
▲節省運行成本：膜生物反應器可以濾除細菌、病毒等有害物質，可以減少消毒裝置和日常加藥量，使管理和操作更加方便。
▲系統抗沖擊性強，適應范圍廣：防止各種微生物菌群的流失，有利于生產速度緩慢的細菌（硝化細菌等）的生長，使一些大分子難降解有機物的停留時間變長，有利于它們的分解，從而系統中各種代謝過程順利進行。
▲自動化程度高：WSZ-AO由于采用膜技術，大大縮短了工藝流程，通過*的控制技術，使設備高度集成化，智能化，是目前為止國內自動化程度高的中水回用設備之一。
地埋式污水處理一體化設備工藝流程（產品以實際為準）
工藝流程說明：
生產廢水經過機械格柵機（可選項，該設備根據需要另設）除去較大漂浮物和懸浮物進入調節池，調節池泵送初沉池，初沉池自流入水解酸化池，使大分子有機物分解為小分子有機物，不溶性有機物轉化為可溶性有機物，在進入好氧池時提高污水的可生化性，提高氧的效率。
酸化池的水自流進入好氧曝氣池，生化池內設有中空纖維填料，具有良好的彈性、耐腐蝕性，同時適宜微生物掛膜需要。生化池根據需要可設一級生化池、二級生化池，甚至多級生化池。生化池的水自流進入設有蜂窩填料的沉淀池，蜂窩填料特殊的構造，使之成為良好地沉淀性。這時，污水在沉淀池完成泥水分離，出水進入清水池（如消毒需要，用戶可在此單元進行消毒處理），污泥則進入污泥池，一部分污泥可根據需要回流至酸化池或好氧池，也可用泵抽出。風機一般在設備以外
主要技術參數 ：
主要技術參數(僅供參考,可定做)
型號 | WSZ | |||||||||||||
0.5 | 1 | 3 | 5 | 10 | 20 | 30 | ||||||||
處理量m³/h | 0.5 | 1 | 3 | 5 | 10 | 20 | 30 | |||||||
風機 | 型號 | HB-0.75 | HB-1.1 | HB-2.2 | HB-4.4 | HB-8.8 | HB-11.5 | |||||||
功率(KW) | 0.75 | 1.1 | 1.2 | 4.4 | 4.4×2 | 11.5 | ||||||||
水泵 | 型號 | 40QW7-10-0.75 | 40QW10-7-0.75 | 50QW10-10-1.1 | 50QW25-7-1.5 | 50QW42-9-2.2 | ||||||||
功率(KW) | 0.75-1.1 | 1.5 | 2.2 | |||||||||||
進水 | BOD5mg/L | 150-400 | ||||||||||||
出水 | BOD5mg/L |
| ||||||||||||
占地面積（m2） | 4.5 | 6.5 | 12 | 15 | 35 | 51 | 76 | |||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WSZ-AO地埋式污水處理一體化設備的*性主要表現在：
1、對污染物的去除率高，抗污泥膨脹能力強，出水水質穩定可靠，出水中幾乎沒有懸浮物；
2、自動化程度高，可實現自動或手動控制的轉換，操作簡單，管理方便，出水水質穩定直接回用。污泥量少，降低了剩余污泥處理的費用；
3、工藝流程簡單，結構緊湊，高容積負荷下，停留時間短，占地面積?。?/span>
4、去除有機物和氨氮，提高系統的抗負荷沖擊能力；
5、操作運行費用低，沒有二次污染；
6、可根據場地安排埋在地下，上面停車或綠化，投資大大降低。
系統技術性能參數說明
1、格柵、調節池部分 ◎ 格柵井 尺 寸： 1200³700³1500mm 制作形式： 鋼混結構 抗?jié)B等級： S6
制作要求：
內外水泥砂漿粉刷
底板/側墻厚度： 200/250 布置形式：
設置于調節池進水一段
◎ 人工格柵 規格型號： RG-600 格柵寬度： 600mm 柵 隙： 5mm 安裝角度： 60-70° 材 質： 不銹鋼 數 量：
1臺
◎ 調節池 停留時間： 8.0h 有效容積： 84m3
尺 寸： 7000³4000³3500mm 有效水深： 3.0m 制作形式：
鋼混結構第七章 電器與控制
1、概 述
為了保證污水處理站生產的穩定的效率，減輕勞動強度，改善工作環境，同時為了實現污水處理現代化生產管理，因此在本工程的自控儀表設計中，充分考慮到污水站工藝的特點，選用質量可靠的*可編程序控制系統，以保障檢測數據的準確和控制的及時有效。
本工程擬采用PLC控制系統，對污水處理站的工藝過程進行自動控制、集中管理。P LC控制系統由可編程序邏輯控制器（PLC）及檢測儀表組成。擬在配電間內設PLC控制系統。
2、PLC控制操作設計
整個處理系統控制采用PLC程序控制器作為*控制器，以控制正常處理水量的工作程序。程序主要控制調節池的二臺污水提升泵；生化設備曝氣時的二臺回轉式鼓風機的相互切換工作；沉淀池的定期排泥，污泥池間隙曝氣等。 2.1污水提升泵及生化設備進水
污水泵采用WQ型抗堵塞、撕裂型潛污泵。該泵排泥能力強、無堵塞，能有效通過直徑30mm固體顆粒。調節池污水提升泵采用兩臺，分工作泵和備用泵，水泵型號為50WQ/C241-1.1，功率為1.1kw；污水提升泵的啟動受調節池浮球液位控制器控制，高水位開泵，低水位停泵。浮球開關由全密封的玻璃結構的水銀開關構成，外部的泡沫塑料作載體，浮球液位控制器根據調節池液位分設二只。當浮球液位控制器及污水提升泵出現故障而導致系統無法出水時，調節池的污水由超水位警戒排放口直接排入市政管網，待故障排除后由人工復原至自動運行狀態。
污水經潛污泵提升后進入生化設備。系統設備進入正常處理進水狀態。
2.2鼓風機
風機采用百事德機械（江蘇）有限公司生產的回轉式鼓風機，該風機噪聲小，使用壽命長。污水處理系統中采用二臺風機，型號為HC-80S，功率為4.0kw，正常處理水量狀態為一用一備，并且在4.0小時內自動交替使用，系統設備進入正常處理曝氣狀態。當污水調節池內的水位處于低液位時，HC-50S風機能自動進入睡眠狀態：即開機10min，停機30min。這樣即保證了污水中的溶解氧的含量，又可節約部分電能耗。 2.3污泥池曝氣
污泥池曝氣由電磁閥控制，定時間隙運行（每小時進氣1次，每次5～8min ）。
方案特點及售后服務
● 方案特點
1、生活污水處理系統工藝成熟，保證出水效果穩定、良好。并采用自動化控制，勞動強度低。
2、由于生活污水中有機成份較高，BOD5/CODcr≤0.5可生化性好，因此設計采用生物膜法處理。因為生活污水中有機氮含量較高，在進行生物降解時會以氨氮形式表現出來，排入水中氨氮指標會升高，而這也是一個污染控制指標，因此我們采用A/O工藝在去除有機物的同時降解氨氮值。缺氧池的溶解氧控制在0.5mg/L左右。通過對二沉池表面負荷、有效深度和滑泥斗傾角等設計參數合理選擇，從而提高了固液分離效果。 3、采用新型填料，不易堵塞，接觸面大，易掛膜，使用壽命長，投加方便，不需支架。
4、沉淀池污泥大量回流，污泥量很少。并充分考慮可靠造成二次污染的因素，加以防治。
5、對水質、水量變化作充分考慮，并采用旁通措施，以備應急使用。 第十三章 服務承諾
1、設計階段 1）組建專項設計組
為保證優質、高效地完成工程設計，組建專項設計組，充分發揮技術優勢，嚴格把關，精心設計。 2）質量控制
嚴格按照ISO質量體系標準的要求，制定和實施質量計劃。 3）投資控制
(1)、精心設計，合理編制工程概算，以達到工程造價的設計控制。
(2)、嚴格執行設計變更審批制度，控制工程實施過程中的設計變更以達到工程造價的設計控制。 4）進度控制
把好各階段的設計進度，以保證工程的順利實施。 2、施工階段
1）負責整個工程的安裝，嚴格抓好施工質量。
2）積極配合建設方進行設備及土建工程的驗收，編制竣工驗收報告及竣工圖。 3）精心編制施工圖預算，做好投資控制。
4）嚴格按照設備清單采購和生產，嚴把采購設備質量關。 3、試運行階段
1）提供本工程完善的工程操作維護手冊，包括工程的介紹、工藝的運行過程，設備的操作維護、日常管理及運行記錄等全套資料。
2）在試運行開始之前，配合建設方對本工程日后管理人員進行上崗培訓。
售后服務：
1、產品質量保證：我公司生產的系列產品出廠之前經過嚴格檢驗符合出廠標準，質量保證期按合同規定執行。
2、我公司保證所交付的技術資料齊全、正確、清晰，完*滿足安裝并達到甲方技術要求。
3、向貴方提供的設備主要部件為公司原裝產品或產品，材料全新，質量優良。是經zui終檢驗合格產品。
4、設備免費指導安裝調試以及操作人員培訓工作。
5、所有設備給予終身。對于易損件我公司保證*以成本價提供。
6、收到您的意見后，我們保證在8小時內給予答復，如果客戶需要，在zui短時間內安排有經驗的工程技術人員到達現場進行分析并指導維修。
