1 AKH-0.66系列電流互感器
1.1概述
AKH-0.66系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
產品符合國標GB1208-2006。
1.2技術指標
l 測量CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A；
保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A；
雙繞組CT一次電流5-6300A，二次電流5A、20mA，1A、20mA；
雙繞組傳感器一次電流5-6300A，二次電流AC5A、DC4-20mA，AC1A、DC4-20mA；
剩余電流CT一次電流0-5A，二次輸出電壓1V或電流2mA，20 mA；
計量CT一次電流5-2000A，二次電流5A，1A；
開口式CT一次電流100-6300A，二次電流5A，1A。
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB156-2003）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
1.3選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
型號 | 主要特點 | 備 注 |
AKH-0.66-Ⅰ | 適用于（單）多根電纜或單根母排穿越 | 適用面廣，規格多 |
AKH-0.66-Ⅱ | 適用于多根母排（2-6根）或多根電纜穿越 | 適用面廣，規格多 |
AKH-0.66-Ⅲ | 具備Ⅰ、Ⅱ型特點，滿足供電計量精度高，容量大的要求 | 適用面廣，規格多 |
AKH-0.66-M8 | 適用于小電流，小空間場所，為接線式CT，尤其適合抽屜柜要求 | 體積小，容量2.5VA |
AKH-0.66-P | 適用于多根母排，立式安裝，與繼電器配套使用 | 保護用，200/5A及以上 |
AKH-0.66-S | 雙路輸出，一路用于電流表測量、顯示，另一路用于系統監控的電流采集 | 適用面廣，規格多 |
AKH-0.66-SM | 雙路輸出，一路用于交流電流的測量，另一路輸出直流4-20mA用于遠傳，可與自控儀表如PLC配合使用，為用戶節約成本，輔助電源DC24V由PLC提供 | 適用于系統監測 |
AKH-0.66-L | 用于剩余電流的采集，可與電氣測控裝置、電動機保護裝置配套使用 | 適用面廣，規格多 |
AKH-0.66-G | 用于電力計量用，準確級0.2S，計量準確 | 計量范圍廣，規格多 |
AKH-0.66-K | 用于項目改造，無須拆一次母線，開口式安裝方便，為用戶節省人力、財力，提高改造效率 | 適用于配電系統改造項目 |
l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

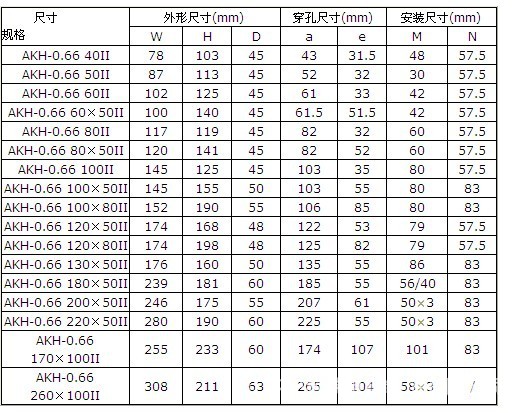

l 普通測量用電流互感器規格尺寸
豎式穿排電流互感器規格尺寸

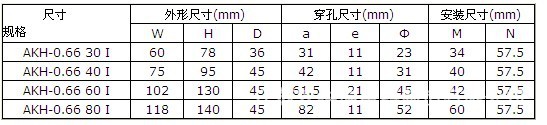

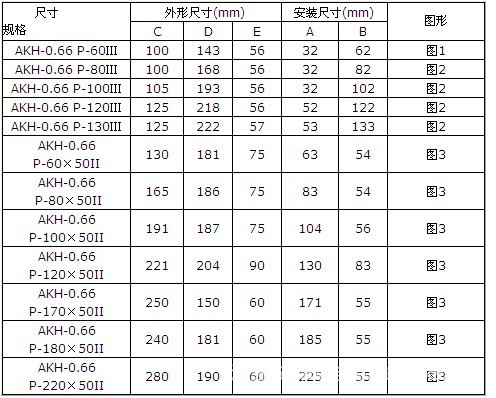

保護型電流互感器規格尺寸

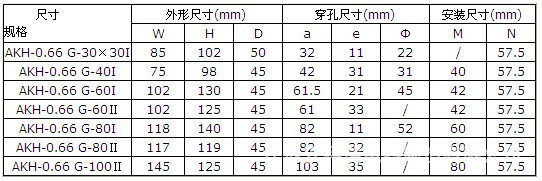

計量型電流互感器規格尺寸
開口式電流互感器規格尺寸
尺寸 規格 | 外形尺寸 | 安裝尺寸 | 穿孔尺寸 | 備注 | |||||
W | H | D | M | N | a | e | 規格(A) | 重量 | |
AKH-0.66 K-30×20 | 90 | 114 | 40 | 50 | 49.5 | 22 | 32 | 100-400 | 0.8-0.9 |
AKH-0.66 K-80×50 | 114 | 159 | 36 | 78 | 49.5 | 52 | 82 | 250-1000 | 1.25-1.4 |
AKH-0.66 K-80×80 | 144 | 159 | 36 | 108 | 49.5 | 82 | 82 | 250-1000 | 1.3-1.5 |
AKH-0.66 K-120×80 | 144 | 199 | 36 | 108 | 49.5 | 82 | 122 | 500-1500 | 1.6-1.8 |
AKH-0.66 K-120×60 | 164 | 214 | 52 | 108 | 49.5 | 62 | 122 | 300-3000 | 1.6-1.8 |
AKH-0.66 K-160×80 | 184 | 254 | 52 | 120 | 49.5 | 82 | 162 | 1000-5000 | 2.8-3.7 |
