偉恒主板GEC-1801 3.5寸工控主板 智能物聯主控板
閱讀：87發布時間：2020-06-05
| 提 供 商： | 晶創越世科技(北京)有限公司 | 資料大?。?/th> | 815.7KB |
|---|---|---|---|
| 資料圖片： | 下載次數： | 14次 | |
| 資料類型： |
PDF 文件  |
瀏覽次數： | 87次 |
詳細介紹
產品簡介：
GEC-1801是一款采用英特爾新一代凌動Bay Trail SoC平臺的3.5寸主板，CPU選用基于英特爾22nm技術 Silvermont架構的微處理器，主頻為四核2.0GHz(J1900)/雙核2.41GHz(J1800)/四核1.83GHz(N2930)；圖形核心整合英特爾第七代圖形引擎、兩條顯示管線，支持DX11及3D輸出，顯示接口支持VGA+LVDS或HDMI+LVDS；板載4GB DDR3L內存。
產品擁有豐富的IO接口，支持USB3.0；擁有2個英特爾千兆網口；支持4個串口，并可軟件控制選擇不同RS232/422/485模式；2個miniPCIe插槽，可同時擴展mSATA存儲和WIFI/3G模塊。
產品同時支持9～36V 直流寬壓輸入及獨立的32位ARM Cortex-M0控制器，使它完美的成為自動化、電力等領域的無風扇解決方案。
產品參數：
1.1 機械尺寸、重量與環境
外形尺寸：146mm(長)×101mm(寬)×19mm(高)
凈重：約0.2Kg；
工作環境：
溫度：0℃～60℃；可擴展溫度：-40℃～85℃
濕度：5%～95%(非凝結狀態)；
貯存環境：
溫度：-40℃～85℃；
濕度：5%～95%(非凝結狀態)；
1.2典型功耗
典型功耗是基于以下配置閑置狀態的數值。
CPU： J1900
內存：DDR3L 4GB
硬盤：1個500G 3.5寸 SATA接口硬盤
操作系統：Win7 32位
+12V@0.6A；+5%/-3%
CPU： N2930
內存：DDR3L 4GB
硬盤：1個500G 3.5寸 SATA接口硬盤
操作系統：Win7 32位
+12V@0.4A；+5%/-3%
1.3 微處理器
板載英特爾 Celeron SOC CPU，J1900為四核2.0GHz, J1800為雙核
2.41GHz,N2930為四核1.83GHz
1.4 芯片組
板載SoC集成
1.5系統內存
板載 4G DDR3L 內存顆粒，支持 1333MT/s。
1.6 顯示功能
支持VGA+LVDS或HDMI+LVDS雙顯的復制、擴展桌面功能；HDMI支持熱插拔功
能；
分辨率支持
VGA支持分辨率2560×1600
LVDS支持分辨率1920×1080，雙通道24位
1.7 網絡功能
提供2個10/100/1000Mbps網絡接口，LAN1可支持網絡喚醒功能；
1.8 音頻功能
采用HDA標準，支持MIC-IN/LINE-IN/LINE-OUT音頻接口。
1.9 電源特性
采用9～36V單電源供電(PWR2:2x2小4pin或PWR3：壓線端子)，支持來電 開機功能。
1.10 擴展總線
提供2個miniPCIe插槽，支持符合《PCI Express Mini Card Electromechanical Specification》的擴展卡或mSATA設備；
MPCIE1擴展槽默認為PCIe總線，MSATA1擴展槽默認為sata信號。
1.11 Watchdog功能
支持 255 級，可編程按分或秒；
支持看門狗超時中斷或復位系統。
1.12 操作系統
支持操作系統：支持 Windows 8、Windows 7、Linux 等系統；
1.13 I/O接口
提供 4 個串口，其中COM1、COM2 支持 RS-232/RS-422/RS-485 模式選擇，
并支持 RS485 自動流控功能，通過BIOS 設置工作模式，COM3 和COM4 僅支持 RS-232 模式；不支持 Modem喚醒功能
提供 1 個7PIN SATA 接口，支持主板供電；提供 1 個mSATA接口；
提供 6 個USB2.0 接口，1 個USB3.0 接口,5個USB2.0 接口；
提供 1 個PS/2 鍵盤、鼠標接口；
提供 1 個16 路數字I/O 接口。

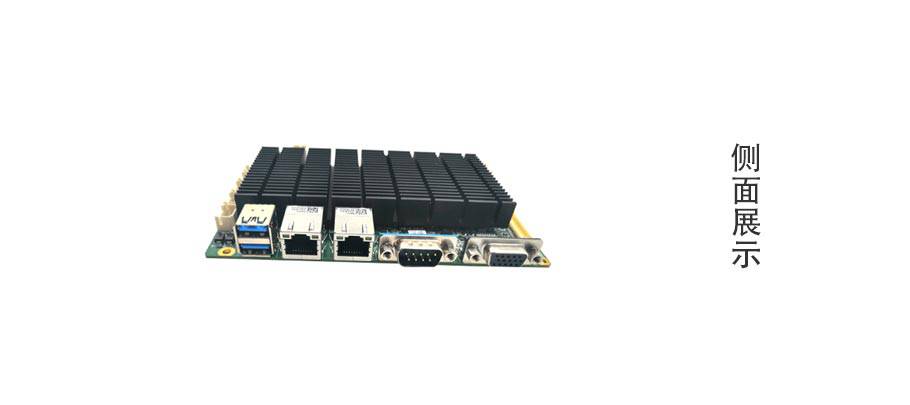

產品展示：
