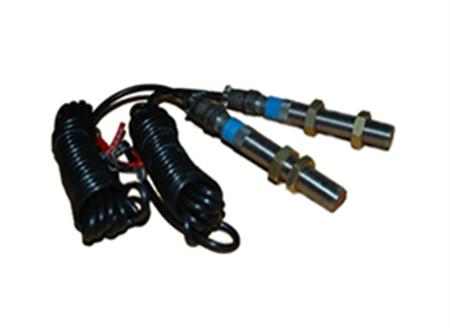

聯系我時，請告知來自 智能制造網T03磁電式轉速傳感器是中國紡織大學采用新型工藝和特殊材料研制的測速傳感器，靈敏度優于國內同類產品，該傳感器可與SZC系列智能轉速表配套，也可作為其他測速儀、測震儀的一次表。
一、概述
1、T03磁電式轉速傳感器的外形尺寸
T03磁電式轉速傳感器外殼為M16×1不銹鋼管，前端面為φ4純鐵，內部由環氧樹脂封裝，并將四個接線端對接，因此插頭引出線可接至任意相鄰二端。
2、安裝及使用
內裝*磁鋼，在其端面磁頭處形成磁場，一旦該處磁阻發生變化，傳感器內部線圈即能感應輸出相應的交流電壓信號，為此必須在旋轉體上安裝導磁體發訊齒輪或孔板，齒輪模數大于2，傳感器可安裝在徑向或軸向，傳感器端面距齒枯（氣隙）1mm左右，距離較小則感應出較大的輸出信號，傳感器輸出為雙芯屏蔽線。
二、主要技術指標
1、線圈電阻：380Ω左右
2、輸出電壓：為獲得較大輸出和近似正旋波形，鐵漸開線齒輪必須滿足：齒長≥φ、齒距≥3φ、齒高≥齒距），傳感器端面距齒頂＜1mm。另外，齒輪直徑大，齒數多輸出亦增加。
以上數據是在發訊齒輪60齒、材料A3鋼、模數2.5、氣隙＜1mm下獲得，僅供參考。
輸出電壓波形：漸開線齒輪——近似正弦波，孔板——正負脈沖。
轉速rpm | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 |
輸出電壓≥ （有效值） | 50mv | 100mv | 250mv | 500mv | 1v | 2.5v | 5v | 8v | 10v |
三、安裝使用注意
1、傳感器安裝：可在機組停運時將傳感器旋轉推進直到頂端碰到發訊齒輪齒頂再向后退半圈（0.5mm），并妥善固定。這樣可保證氣隙準確從而達到低轉速（5rpm左右）的穩定顯示。
2、傳感器引出線：采用優質四芯航空插頭座，引出線接在1、2號接線端上。為充分利用四根插針和插孔使接觸更可靠，本產品將插頭和插座內1、4和2、3端聯接。
3、傳感器引線長度為3米，如為其它長度，請加接同類屏蔽線至所需長度。
本公司另有產品
T03S磁電式傳感器、SZCB-01磁阻式測速傳感器、SMCB-01齒輪轉速傳感器可與SZC-KYPN轉速表、SZC-04轉速表配套。
T02-B 防爆傳感器安裝于需防爆危險區與安裝在安全區的SZC-04B防爆轉速表配套。
T04-B 防爆傳感器安裝于需防爆危險區與安裝在安全區的SZC-FB防爆轉速表配套。
T05-有源磁電傳感器傳感器內部加裝電路，輸出方波可與DCS系統聯接。
HL03 霍爾效應傳感器采用開關型霍爾器件，旋轉體上粘貼磁芯，輸出方波。
HL05 霍爾效應傳感器采用線性霍爾器件，旋轉體無需粘貼磁芯，優良電氣性能和低頻特性。
