QN-31系列電渦流傳感器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號QN-31

品牌

廠商性質生產商

所在地南京市

在線詢價收藏產品查看聯系電話

聯系方式：章經理查看聯系方式

更新時間：2022-02-19 18:06:23瀏覽次數：1827次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

  其他品牌

南京群納科技有限公司

經營模式：生產廠家

商鋪產品：31條

所在地區：江蘇南京市

聯系人：章經理（經理）

詢價 給他留言

產品簡介

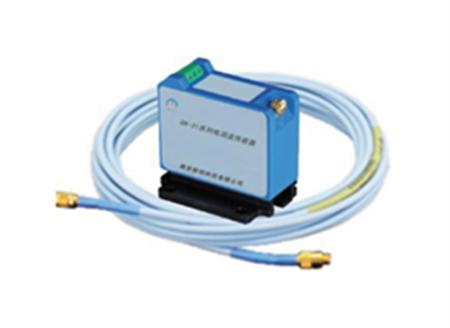

QN-31系列電渦流傳感器由探頭（殼體）、前置器、備緊螺母、同軸信號電纜組成。在制作過程中，探頭端部采用耐高溫 PPS 工程塑料（或陶瓷材料）通過“二次注塑"成型將線圈密封，使探頭在惡劣的環境中能可靠工作。

詳細介紹

一、概述

QN-31系列電渦流傳感器輸出正比于探頭端部與被測導體表面之間的距離的電壓信號，既能進行靜態（位移）測量，又能進行動態（振動）測量，主要用于測量滑動軸承機械的相對振動、位移、鍵相和轉速,水輪機組的擺度，適合較高溫度情況下的工業現場。QN-31系列電渦流傳感器互換性好、抗*力強、非接觸測量、響應速度快、結構緊湊，安裝方便、維護簡單，有多種端部直徑（量程）和螺紋尺寸可供選擇和組合。所有負電壓輸出型的電渦流傳感器符合美國石油學會（API）為這類傳感器制定的670標準。

二、主要技術指標

傳感器型號		QN-31-5	QN-31-8	QN-31-11	QN-31-25
探頭直徑		Φ5	Φ8	Φ11	Φ25
測量范圍		1	2	4	10
靈敏度（V/mm）		8	8	4	0.8
線性誤差 (%F.S)		<1%	<1%	<1%	<1%
頻響范圍(Hz)		0～10KHz(-3dB)	0～10KHz(-3dB)	0～8KHz(-3dB)	0～5KHz(0.5dB)
安裝螺紋		M8×1	M10×1	M14×1.5	M30×2
工作電壓（VDC）			-24VDC
溫漂(%/℃F.S)		0.05%
標準試件材料		45＃鋼或42CrMO鋼（AISI 4140)
前置器輸出阻抗		50Ω
工作溫度	前置器	-20℃～+85℃
	探頭	-20℃～+125℃
	電纜	-20℃～+125℃
系統電纜總長±10%		5m或9m
正常工作環境		相對濕度：當具有接頭保護時，無浸水，*冷凝

三、配件說明

◆ 探頭和延伸電纜：探頭端部材料為PPS ，探頭殼體材質采用304 不銹鋼。*模具技術保證探頭端部和主體的牢固連接。專門設計的探頭電纜封裝結構，可使電纜安全地連接到探頭端部，能承受330牛（75 磅）的拉力。延伸電纜本身具備一定的耐腐蝕、防油、防水的功能，可以防止油或其它液體沿電纜內部泄漏到機器外部。訂制軟管鎧裝材料為304 不銹鋼。

◆ 前置器：前置器有兩種殼體，鋁壓鑄或ABS塑殼，可以采用緊湊的導軌安裝，也可以采用傳統的螺釘面板安裝，兩種形式的安裝基板均具有電絕緣性，不再需要獨立的絕緣板。前置器抗無線電*力強，達到歐洲電磁兼容性標準。

◆同軸接頭：探頭、延伸電纜和前置器都帶有防腐蝕的鍍金銅接頭。接頭只需用手指緊固，特殊設計的機械鎖緊裝置能防止連接松動；接頭在安裝或拆卸時也不需要特殊的工具。根據不同的工業現場監測要求，電渦流傳感器可與二次儀表（監測器）或信號調理器（變送器）、測試儀器輸入配接,組成完整的設備狀態監測系統。

軸的徑向振動探頭安裝位置與軸承的zui大距離
