拱頂帶模注漿機隧道拱頂帶模注漿機
| 參考價: | 面議 |
具體成交價以合同協議為準- 拱頂帶模注漿機 產品型號
- 品牌
- 生產商 廠商性質
- 焦作市 所在地
訪問次數：630更新時間：2019-07-24 08:03:41
聯系我們時請說明是智能制造網上看到的信息，謝謝!
產品簡介
產品介紹
隧道拱頂帶模注漿機為提高鐵路隧道襯砌質量，避免隧道拱頂出現空洞，防止運營過程中出現隧道拱頂混凝土掉塊現象，河南漢越重工機械設備有限公司研發成功隧道二次襯砌拱頂帶模注漿施工工藝所需的拱頂帶模注漿機，實現施工一個機器即可解決工程所需。幫助隧道施工二次襯砌拱頂帶模注漿施工工藝有效解決了傳統二襯空洞缺陷整治難的困局。該設備已經在隧道施工工程之中得到了廣泛應用。電機通過減速機驅動具有特定軌跡的工作凸輪旋轉，推動活塞前進，回程由彈簧使活塞復位，形成活塞的往返行程?；钊诜党虝r(shí)工作缸和閥室相對形成真空，上閥 球下落，上閥室關閉，下閥球升起，下閥室打開，將砂漿由料斗經吸漿管吸入下閥室 和工作缸。當活塞前進時工作缸和閥室內壓力上升，下閥球下落，下閥室關閉，上閥 球升起，上閥室打開，活塞缸將工作缸及閥室內的砂漿由上閥室泵出，如此循環反復，將砂漿連續不斷地泵送出去。
隧道拱頂帶模注漿機
生產能力 | 8 m3/h | 工作壓力 | 8 MPa |
注漿機功率 | 11 KW | 攪拌桶功率 | 4 KW |
吸漿口直徑 | 76 mm | 排漿口直徑 | 32 mm |
外形尺寸 | 1800*1700*1100 mm | 整機重量 | 800 kg |
拱頂帶模注漿一體機構成
特點
?。?）泵送壓力大，適合低水灰高粘度砂漿注漿。
?。?）攪拌、儲漿、注漿一體化，使用方便。
?。?）注漿管采用快速接頭連接，易于拆卸和清洗。
?。?）操作方便、安全可靠，易于維修保養。
?。?）結構緊湊，移動靈活，特別適宜于作業空間狹小的場所
拱頂帶模注漿一體機安裝臺車
拱頂帶模注漿工藝圖
漢越重工研發的新的注漿工裝設備為隧道二襯拱頂帶模注漿的注漿攪拌一體泵，該機采用雙層設計，上層制漿，下層拌漿，前端壓漿，實現一臺設備即可達到隧道二襯拱頂帶模注漿的技術要求，減少對于設備投入的同時，還大大提高了注漿工效2倍以上，同時也降低了現場施工人員的勞動強度。
拱頂帶模注漿一體機實體圖

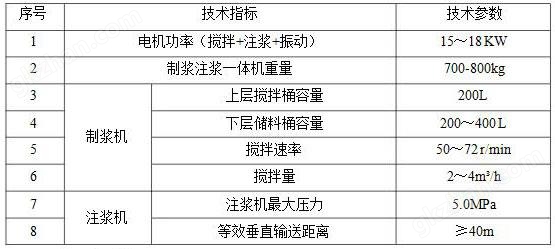

拱頂帶模注漿一體機參數
注漿步驟：
1.打開混合器注漿閥門，先注水1分鐘。
2.如果一切正常，應迅速將兩個吸漿管放到漿液池內，實施正常的注漿作業。
3.每次注漿完畢，如果不繼續注漿，應立即將兩個吸漿管轉到清水池中，清洗泵內殘存漿液，防止時間一長造成漿液凝固，增加不必要的麻煩。
4.工作缸和進排閥體清洗干凈后，應將吸漿管從水中拿出，繼續開動機器，把工作缸和進排閥體內的殘存漿液排凈，然后切斷電源。
