機器油潤滑是靠機器本身的壓力差進行，沒有額外的油泵輔助，當機器在空載狀態時，仍需一定壓力維持油循環，所以進氣閥門相對關閉，而小壓力閥防止壓力泄漏，這樣潤滑油循環。
小壓力閥主要起建立機組內壓，促使?jié)櫥脱h(huán)、滿足減荷閥的工作壓力等作用。
產品簡介
詳細介紹

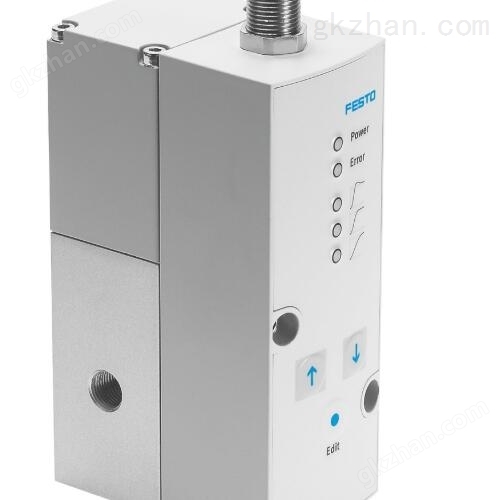

了解:FESTO比例壓力閥,費斯托效果圖
安裝說明：
1、在德國FESTO費斯托比例式減壓閥安裝前應將管道沖洗干凈并在閥前加裝 Y 型過濾器由于管道內細小的雜物都將會導致減壓閥關閉不嚴從而引起滲漏而失效導致閥后管網靜壓超高。
過濾器應設置在總管上并去掉堵頭引出裝有閥門的排水管至污水池以便及時排污。
2、比例式減壓閥前后必須設置閘閥或蝶閥以便檢修時切斷水源。
3、比例式減壓閥宜垂直安裝。其安裝說明書上說可垂直安裝也可水平安裝但當水平安裝時由于重力作用會造成下部的偏心磨損因此宜垂直安裝并應按閥體上所示箭頭方向安裝。
且應與前后管徑相同以便檢修更換時不影響供水。
5、所以為消防給水系統的供水性，本人認為不應設置旁通管。
6、在比例式減壓閥前后宜裝設壓力表可直接用于觀察減壓閥前后壓力的變化監察減壓閥的減壓效果和工作情況。
結構特點 導驅動三通型比例減壓閥
密封原理 軟密封
驅動方式 電驅動
控制方式 通過兩位兩通閥導驅動
安裝方式 通過通孔
安裝位置 任意，垂直安裝
- 流量
1,000 l/min
-P- 電壓
21.6 ... 26.4 V DC
-L- 壓力調節范圍
0.15 ... 6 bar
派生型
• 設定點輸入為模擬量電壓信號
0 ... 10 V
短路強度 對于所有的電接口
安全操作指導 MPPE-B安全位置：如果電源電纜斷裂，輸出壓力保持未調節狀態
性容錯保護 對于所有的電接口
閥功能 3位常閉比例減壓閥
壓力控制范圍 0 ... 6 bar
輸入壓力 1 7 ... 8 bar
*大壓力遲滯 0.04 bar
切換時間，關閉 510 ms
切換時間，打開 170 ms
工作電壓范圍 DC 18 ... 30 V
參考電壓 10 V
殘余紋波 10 %
設定值/實際值 電流類型 4 - 20 mA
工作介質 惰性氣體
了解:FESTO比例壓力閥,費斯托效果圖
