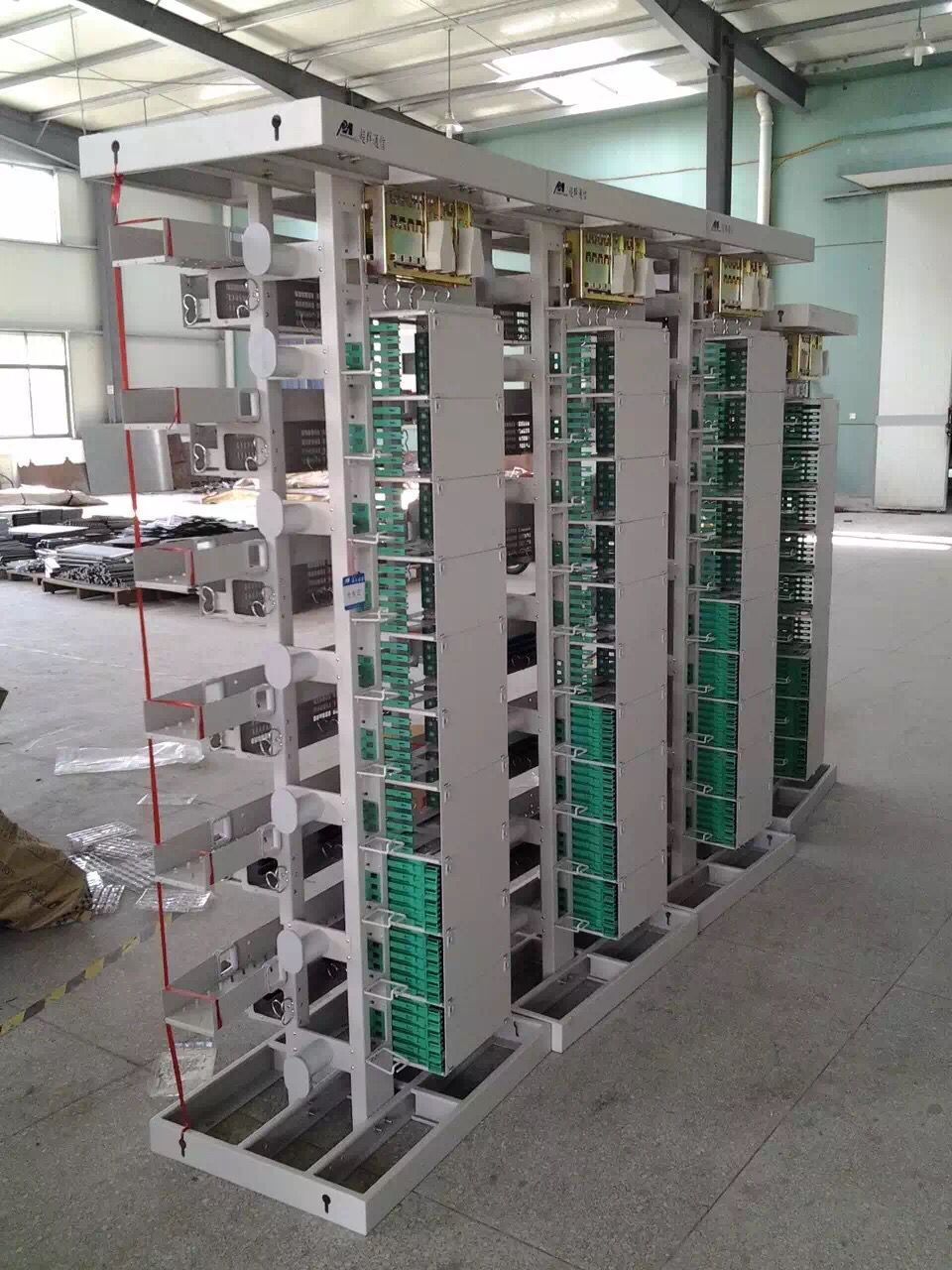

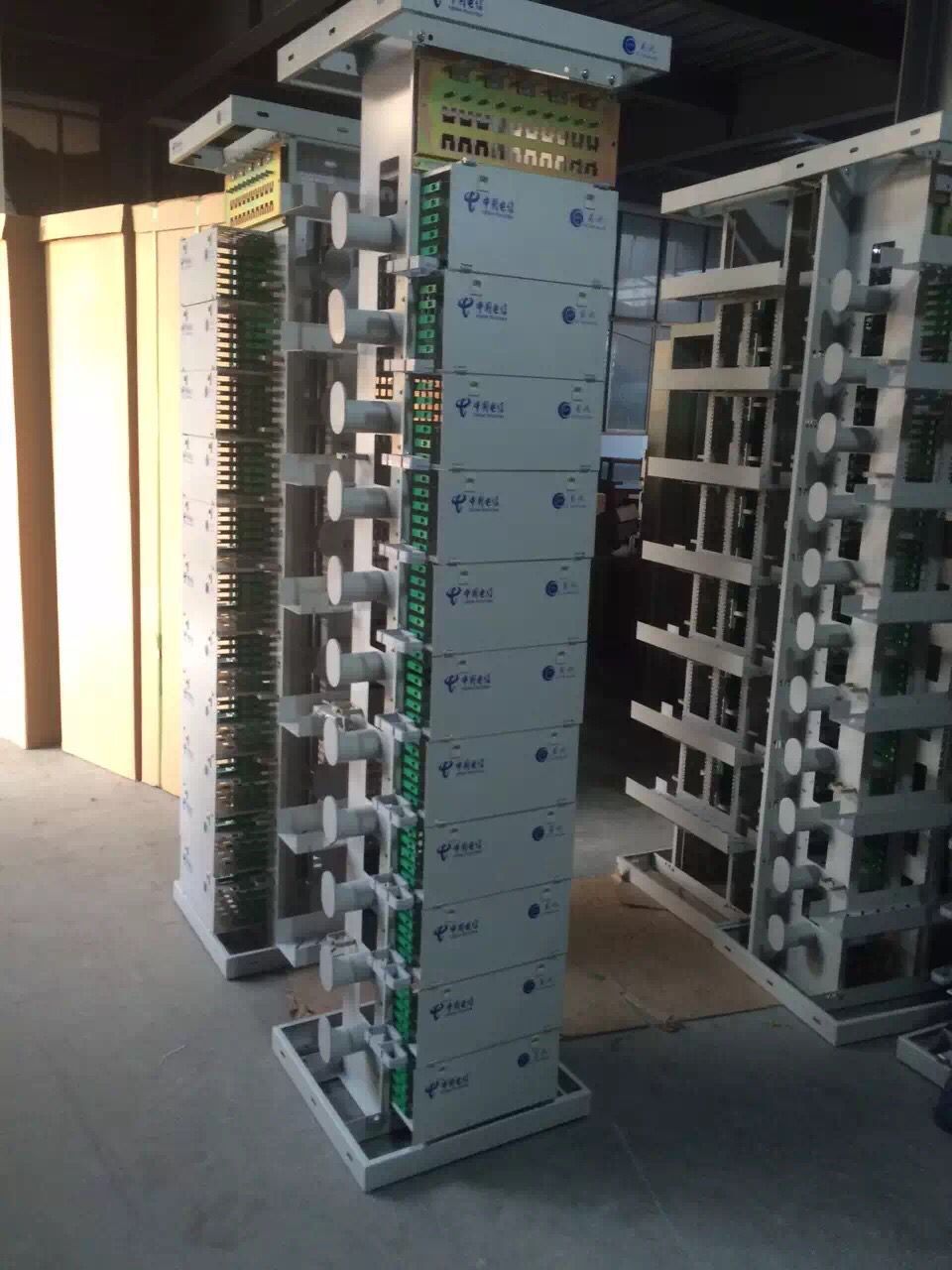

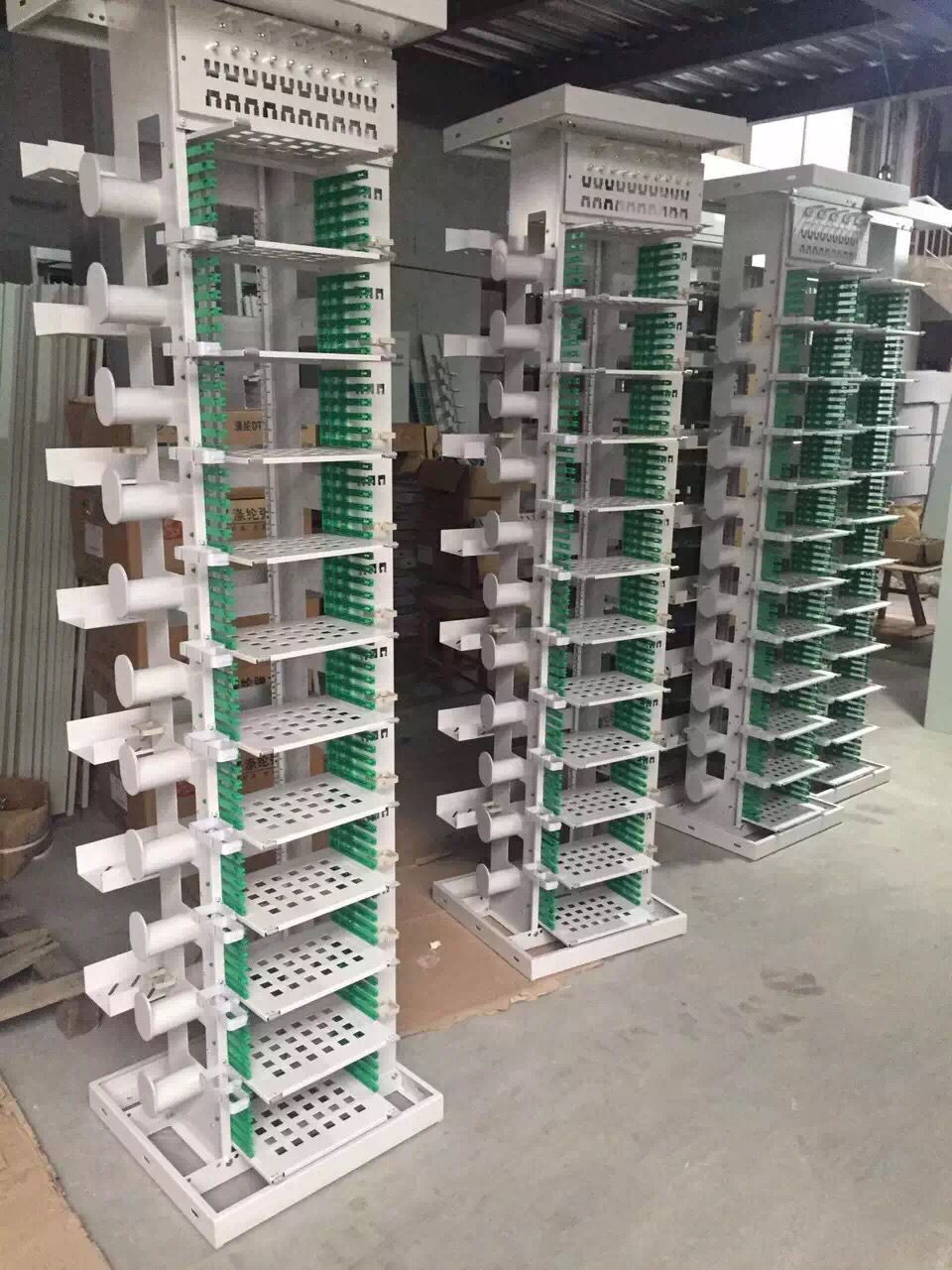

576芯光纖配線柜（架）內部結構圖

576芯光纖配線柜（架）內部結構圖

遠捷通信為適應中國電信,中國移動,中國聯通,廣電網絡三網融合,FTTx的推廣,遠捷通信推出從（OLT）局端一直到用戶桌面的FTTH,FTTX光配線網絡解決方案。產品主要包括 ：OMDF光纖總配線架、三網合一ODF光纖配線架、三網合一光纜交接箱、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、四網合一光纖配線架、四網合一光交箱、DDF數字配線架、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒……

光纖配線柜、光纖配線架、ODF光纖配線柜、ODF光纖配線架、三網合一光纖配線架

型號：144芯、216芯、288芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯

材質：冷軋板、不銹鋼

規格:2600*840*400、2600*840*300、2200*800*400、2200*600*300、

2000*800*400、2000*600*300

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

寧波遠捷通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能*性和可靠性

依據標準：

●YD/T778-2006《光纖配線架》

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85%(+30℃)

●大氣壓力：70kPa~106kPa

光纖配線柜的作用： 光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。光纖配線架的特點，近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

（1）纖芯容量一個光纖配線架應該能使局內的zui大芯數的光纜完整架，在可能的情況下，可將相互比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。

（2）功能種類，光纖配線架作為光纜線路的終端設備應具有4項基本功能。①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。配線架內應有適當?shù)目臻g和方式，使這部分光連接線走線清晰，調整方便，并能滿足zui小彎曲半徑的要求。

主要性能指標
 1．使用條件：
    1）工作溫度：-5℃～+40℃
    2）相對濕度：≤85%（+30℃）
    3）大氣壓力：70Kpa～106Kpa
 2．光電性能：
    1）連接器衰耗（包括插入、互換和重復）≤0.5dB
    2）互換性附加損耗≤0.2dB
    3）重復性附加損耗≤0.1dB
    4）回波損耗≥40dB
    5）插拔耐久性壽命>1000次
    6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
    7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
    1）標稱工作波長：850nm、1310nm、1550nm。
    2）光纖活動連接器：符合GB12507以及相關標準的規定。
    3）光纖光纜應符合GB/T11819和GB /T7424的規定。
 4．外形尺寸及容量：
    1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
    2）大容量：2880芯。
安裝
機柜為標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。
1） 使用和操作
1、光纜開剝、固定及保護
1、將光纜從上方或下方的光纜入孔引入架體
2、帶狀光纜的開剝及固定
2.1光纜開剝長度為：2.5 米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；
2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；
2.3將光纜從裸帶處放入保護接頭，再將松    套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；
2.4按順序?qū)в斜Ｗo(hù)扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；
2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；
3. 非帶狀纜的開剝及固定
3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；
3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；
3.3 視尾纖本身的保護情況決定是否加護套管；
3.4 用喉扣將光纜固定在光纜固定板上。

其他介紹：

3.3.1 特點及優點 ◆ 采用中國電信標準設計，通用性強； ◆ 符合標準：YD/T 778-2006 ◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度；  ◆ 全封閉柜式結構，防塵性能好； ◆ 設有高性能接地裝置，保護設備安全。 3.3.2 主要技術性能 ◆ 工作環境溫度：－25℃～+55℃ ◆ 環境濕度：≤93％(+40℃) ◆ 箱門開啟角度：≥110° ◆ 箱門開啟次數：≥2000次 ◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min ◆ 絕緣電阻：≥1×103MΩ/500V ◆ 箱體安裝型式：落地式 表一：光纖配線架配置表（采用單層/雙層分路器托盤）：
