國產中小型三相電動機型號的含義



國產中小型三相電動機型號的系列為Y系列，是按電工委員會IEC標準設計生產的三相異步電動機，它是以電機中心高度為依據編制型號譜的，如



                             Y-200L2-6

•

•中、小型三相異步電動機的機座號與定子鐵心外徑及中心高度的關系見表1和表2。



表1  小型異步三相電動機

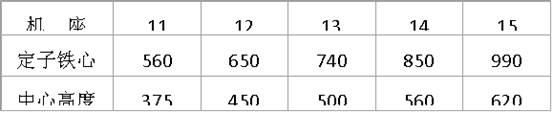

表2  中型異步三相電動機







中、小型三相異步電動機的機座號與定子鐵心外徑及中心高度的關系見表1和表2。



2．額定功率

   額定功率是指在滿載運行時三相電動機軸上所輸出的額定機械功率，用表示，以千瓦（kW）或瓦（W）為單位。



3．額定電壓

         額定電壓是指接到電動機繞組上的線電壓，用UN表示。三相電動機要求所接的電源電壓值的變動一般不應超過額定電壓的±5%。電壓過高，電動機容易燒毀；電壓過低，電動機難以啟動，即使啟動后電動機也可能帶不動負載，容易燒壞。



4．額定電流

    額定電流是指三相電動機在額定電源電壓下，輸出額定功率時，流入定子繞組的線電流，用IN表示，以安（A）為單位。若超過額定電流過載運行，三相電動機就會過熱乃至燒毀。



三相異步電動機的額定功率與其他額定數據之間有如下關系式

式中         ——額定功率因數

             ——額定效率



5．額定頻率

    額定頻率是指電動機所接的交流電源每秒鐘內周期變化的次數，用fN表示。我國規定標準電源頻率為50Hz。



6．額定轉速

   額定轉速表示三相電動機在額定工作情況下運行時每分鐘的轉速，用n_N表示，一般是略小于對應的同步轉速n₁。如n₁=1 500r/min，則n_N =1 440r/min。



 7．絕緣等級

   絕緣等級是指三相電動機所采用的絕緣材料的耐熱能力，它表明三相電動機允許的zui高工作溫度。三相電動機的絕緣等級和zui高允許溫度參見表8.1。



 8．定額

    定額是指三相電動機的運轉狀態，即允許連續使用的時間，分為連續、短時、周期斷續三種。



1）連續

    連續工作狀態是指電動機帶額定負載運行時，運行時間很長，電動機的溫升可以達到穩態溫升的工作方式.



2）短時

    短時工作狀態是指電動機帶額定負載運行時，運行時間很短，使電動機的溫升達不到穩態溫升；停機時間很長，使電動機的溫升可以降到零的工作方式。



（3）周期斷續

     周期斷續工作狀態是指電動機帶額定負載運行時，運行時間很短，使電動機的溫升達不到穩態溫升；停止時間也很短，使電動機的溫升降不到零，工作周期小于10min的工作方式。



9．接法

    三相電動機定子繞組的連接方法有星形（Y）和三角形（△）兩種。定子繞組的連接只能按規定方法連接，不能任意改變接法，否則會損壞三相電動機。



 10．防護等級

防護等級表示三相電動機外殼的防護等級，其中IP是防護等級標志符號，其后面的兩位數字分別表示電機防固體和防水能力。數字越大，防護能力越強，如IP44中*位數字“4”表示電機能防止直徑或厚度大于1毫米的固體進入電機內殼。第二位數字“4”表示能承受任何方向的濺水。
