戊烷流量計—江蘇天罡儀表有限公司

銷售部： (同號）【邵】

： 咨詢！廠家：

戊烷流量計概述：

WK-LUGB系列智能渦街流量計（）,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能*穩定。本儀表采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較理想的流量儀表。

.溫度、壓力、流量一體化設計，提供在線溫壓補償

.內置溫度傳感器，可顯示現場介質溫度

.作為熱表使用，可用于蒸汽的熱量計量

1.特點

★溫度、壓力、流量一體化設計，提供在線溫壓補償

★內置溫度傳感器，可顯示現場介質溫度

★提供雙測量系統儀表，解決雙介質測量

★作為熱表使用，可用于蒸汽的熱量計量

★FAD儀表功能，用于檢測壓縮機性能指標

★金屬墊密封，安全、可靠

★夾持型提供對中環，保證安裝質量

★提供分體安裝

★HART協議

★可通過按鍵設置所有應用參數

★流量自診斷功能

★德國KROHNE公司計算軟件保證計算準確

★測量精度高

★無可動部件，維護方便

★*壓力測試，*產品校驗

測量原理

      用于測量管道中氣體，蒸汽和液體的流速。測量原理基于卡門渦街。測量管中包括一個發生體，在其后面會產生漩渦。渦街的頻率f與流速v成正比。無量綱的斯特勞哈爾系數S描述了漩渦發生頻率f(Hz),漩渦發生體寬度b及平均流速V(m/s)之間的關系:

    f=S*v/b

    其，卜:

    f:漩渦頻率

    V:平均流速

    s:斯特勞哈爾系數

    b:漩渦發生體寬度

傳感器檢測頻率f,送到信號轉換器進行運算，即可測得管道中介質的流量。

技術參數

電氣接口

①轉換器后殼蓋

②轉換器殼

③④A、A+為兩線制電源及4-2OmA輸出回路

⑤⑥B、B+為脈沖輸出電源及脈沖輸出回路

⑦殼體里的接地端

⑧連接體上傳感器與轉換器的接地端

按照如下步驟連接轉換器:

打開開轉換器后殼蓋。①

電流輸出的接線和脈沖輸出的接線詳見下而6.1和6.2的接電圖。

注意極性正確。

可以選擇⑦端接地，也可以選擇連接件上傳感器與轉換器間的接地端⑧接地。

手動擰緊轉換器后殼蓋，殼蓋上的螺紋需定期加潤滑油。

電流輸出電氣連接

①供電電源

②電流表

③負載

脈沖輸出電氣連接

①供電電源②電流表③負載④計數器

脈沖輸出：f≤0.5Hz

分體式電纜接線

如上圖，測量管接線盒和指示器接線盒內的接線端子是一樣的，接線時顏色要求也一樣。

必須按下表顏色要求接線

分體電纜兩側端頭

①測量管一端長度大約100mm  ②熱縮管長度大約30mm ③指示器一端屏蔽層大約15mm

分體電纜屏蔽層的連接

如下圖，分體電纜解蔽層只在指示器接線盒內接地，用①處的U型卜子壓緊

電纜外皮的總屏蔽層和內部5個分屏蔽層都要可銀地仄在U型卡子下面

接地

如下圖所示。地線可以和①②③中任意一個接地端子相連，接地性能是一樣的。

①轉換器殼內接地端子

②測量管接地端子

③分體指示器接地端子

安裝要求

*安裝位置

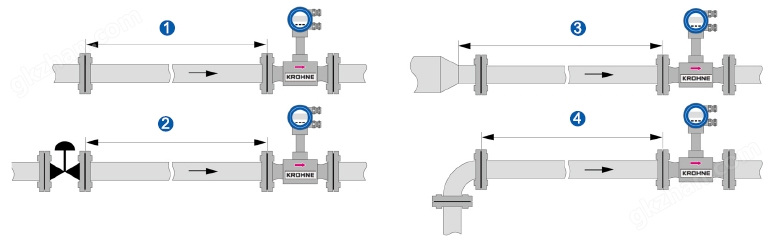

入口直管段zui小長度

一般入口直管段無干擾情況下≥20 DN

調節閥后≥50 DN

縮管后≥20 DN

90°彎頭后≥20 DN

兩個90°彎頭后≥30DN

兩個三維90°彎頭后≥40DN

如果安裝整流器①，入口直管段長度可以縮短。

出口直管段zui小長度

①擴管，彎頭，調節閥前≥5DN

②測量點前≥5...6DN

帶調節閥的管道

①建議:儀表安裝在調節閥上游

②不建議:儀表直接安裝在調節閥后而

介質流向和儀表安裝方向

    .介質流向必須與流量計上流向箭頭方向*

    .垂直若道:底進上出的方向

    .水平管道:請參閱圖示

管道振動

泵或閥等引起的管道振動將造成流量測量偏差，嚴重時甚至影響儀表的正常測量，必要時請支撐管道或用軟管隔離。

靠近墻的管道

    為便于安裝，管道與墻的距離應大于0.5米，若小于0.5米，請在儀表安裝之前接線。

隔熱層示意圖

①隔熱層zui大高度

②隔熱層zui大厚度

③隔熱層

定向

為便于觀察，可轉動顯示板±90°或±180°，或轉動信號轉換器外殼±90°或±180°。

介質條件

確保單相流，在氣體、液體和蒸汽中不允許存在液滴、氣泡和固體穎粒。

在測量蒸汽和壓縮空氣時，如果干操度小于95%,需要在儀表上游50D的地方安裝汽水分離器。

氣體若有固體顆粒，請加裝過濾器或過濾網。

法蘭型連接

①墊片(墊片內徑必須大于儀表內徑，并確保墊片不能伸入管道中)

②螺栓、螺母

夾持型連接

①測量管②對中環(螺栓緊定前，轉動兩側對中環，保證儀表自動和管道對中)③螺栓④⑤螺栓孔⑥墊片(墊片內徑必須大于儀表內徑，并確保墊片不能伸入管道中)

售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以zui短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
