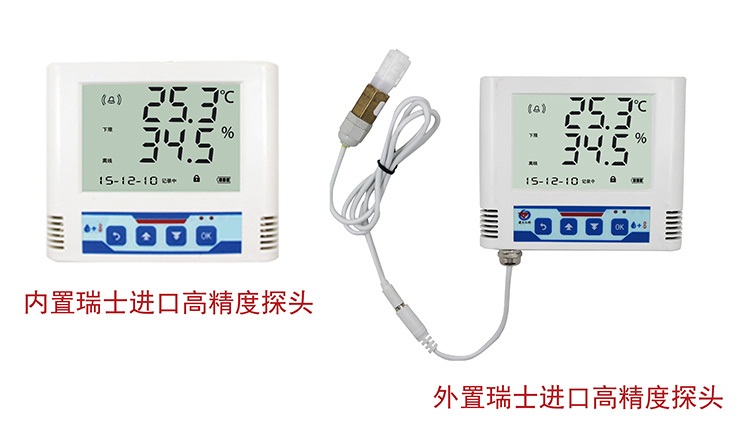

RS-WS-N01-6系列溫濕度變送器分為基礎版、標準版、高級版三個版本，探頭內置、外置可選，旨為精準為客戶提供高性價比產品。

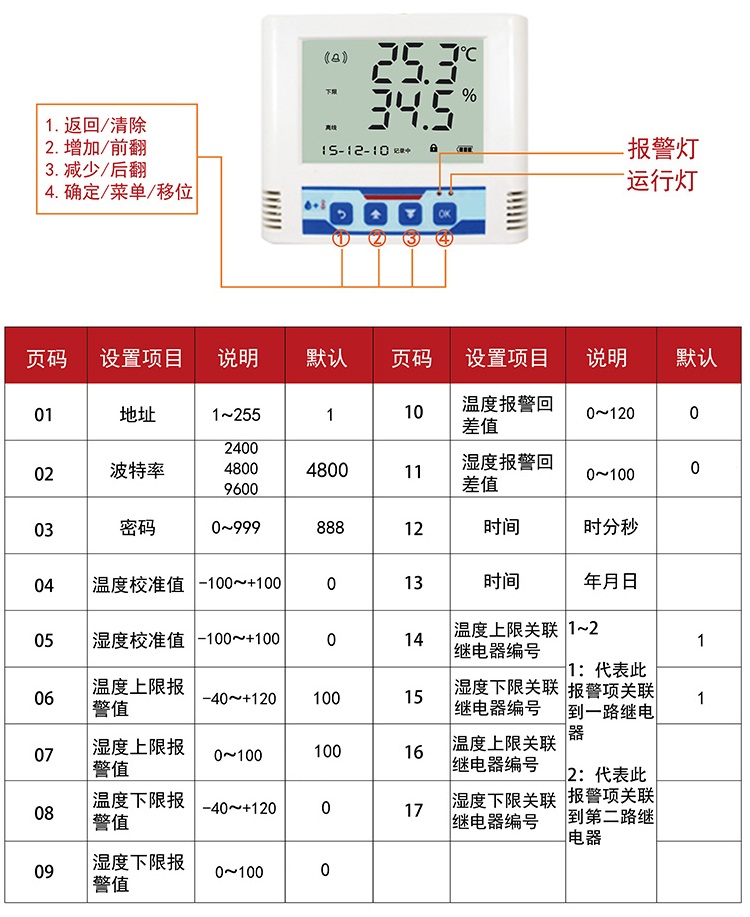

      產品采用大屏液晶顯示，標準485接口，modbus-rtu通訊協議。具有溫濕度上下限自由設置、溫度、濕度憑密碼校準、數據本機自動記錄、系統時間實時顯示、聲光報警、內置兩個繼電器可用于控制等，是一款優秀的智能型工業級溫濕度變送器。
      產品充分考慮現場安裝情況，預留雙電源口，單點獨立供電客戶可電源適配器插本產品下方電源座為設備供電，聯網供電的客戶可從設備背后免螺絲端子供電。對于壁掛安裝的客戶，產品預留標準86盒掛孔，對于明裝客戶本產品預留了出線槽，詳見下文安裝說明部分。
      產品廣泛應用于服務器機房和科研實驗室等行業的生產車間、倉庫、潔凈室等環境。

親，為確保資料，產品不配帶光盤，請移步下載資料，產品資料下載地址：http://www.jnrsmcu。。ｃｏｍ/show.asp?id=538（復制到瀏覽器打開）。

1、硬件連接

設備通過USB轉485接電腦（注意：配置時，485總線上只接1臺485設備）

2、電腦操作

（1）安裝USB轉485驅動

（2）資料包中選擇“調試軟件”---“485參數配置軟件”并打開。

3、參數配置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

②、單獨接一臺設備并上電，點擊軟件的測試波特率按鈕，軟件會測試出當前設備的波特率及地址，默認波特率為4800bit/s, 默認地址為0x01。

③、根據使用需要修改地址或波特率數值，點擊設定即可。同時可查詢?cè)O(shè)備功能狀態。

④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。

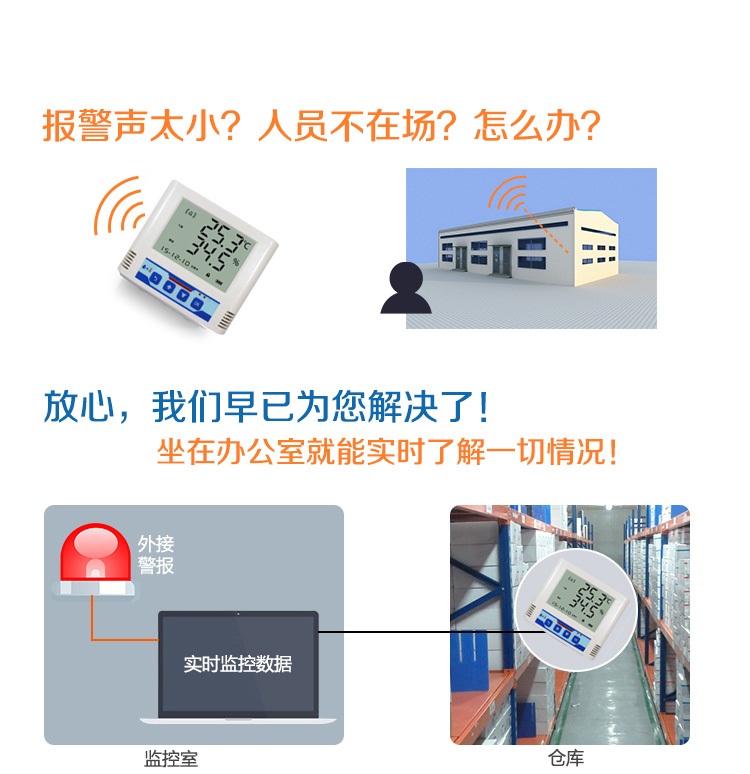

集中監控?cái)?shù)據客戶可以有以下選擇：

(1)設備通過485直接上傳我司監控軟件.

(2)設備將數據上傳我司集中器(RJ45/WIFI/GPRS)，網絡上傳數據.

(3)客戶二次開發

我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。

RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。

本地查看、導出歷史數據、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。

遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。

我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。

我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：

（1）上位機軟件二次開發

 按照標準的Modbus-RTU協議，使用03功能碼來問詢?cè)O(shè)備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。

（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。

2.1新建設備需選擇“PLC”---“*康”---“ModbusRTU”。

2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。

2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。

2.4通信超時和采集頻率建議設置在200ms以上。

2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。

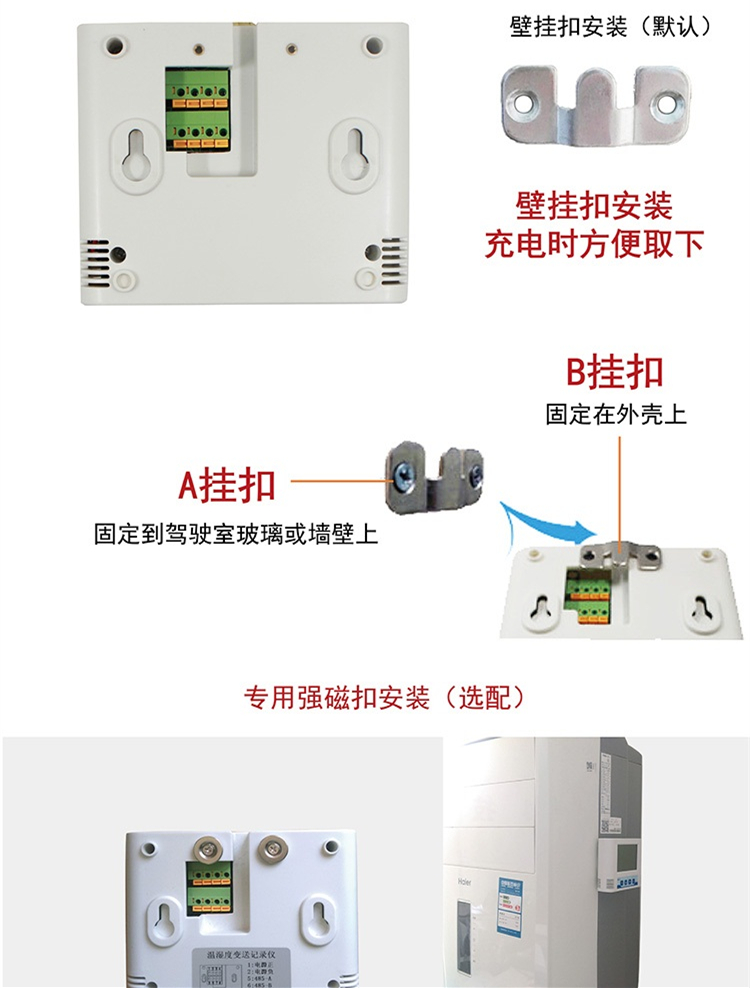

1、壁掛扣方式安裝

2、葫蘆孔方式安裝

3、磁吸扣方式安裝（選配）
