無錫浩普科技有限公司

當前位置：無錫浩普科技有限公司>>浮動刀柄>>自動補償?shù)侗詣映C正刀柄高精度鉸刀柄

自動補償?shù)侗詣映C正刀柄高精度鉸刀柄

返回列表頁

參考價: ￥ 3200

訂貨量: ≥1 件

具體成交價以合同協議為準

產品型號SV-FTER25-D25

品牌

廠商性質生產商

所在地無錫市

在線詢價收藏產品查看聯系電話

聯系方式：龔先生查看聯系方式

更新時間：2020-04-26 16:49:26瀏覽次數：693次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

暫無信息

無錫浩普科技有限公司

經營模式：生產廠家

商鋪產品：12條

所在地區：江蘇無錫市

聯系人：龔先生（銷售）

詢價 給他留言

產品簡介

自動補償?shù)侗詣映C正刀柄高精度鉸刀柄浮動鉸刀柄使被夾持鉸刀中心始終能圍繞機床主軸中心，彌補鉸刀中心與被加工中心的偏差，消除了因機床主軸徑向跳動，使鉸刀中心在整個鉸削加工過程始終與被加工中心保持一致，使加工更穩定，

詳細介紹

自動補償?shù)侗詣映C正刀柄高精度鉸刀消除主軸跳動自適應刀柄浮動

鄭重承諾：對*使用效果不滿意，可全額退款（收貨后10天內，不損壞*的外觀功能和性能，不影響現次銷售，）

SAVANT浮動鉸刀柄內部的特殊結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心始終能圍繞機床主軸中心，在其垂直平面內360度輕松浮動。有效彌補了鉸刀中心與被加工孔中心的偏差、消除了因機床主軸旋轉產生的徑向跳動，使鉸刀中心在整個鉸削加工過程始終與被加工孔中心保持一致.

該浮動鉸刀柄的使用能有效減小累計誤差、消除機床主軸的徑向跳動，使鉸刀中心在整個鉸削加工過程中始終與被加工孔中心保持一致，使加工過程更加平穩，從而提高鉸孔加工精度、延長鉸刀壽命。同時節約校準、換刀等輔助工時，提高了生產效率，節約了生產成本。

undefined

產品作用：（未使用浮動鉸刀柄可能存在的問題）

傳統鉸孔工藝，機床主軸與鉸刀屬剛性連接，累積誤差大。鉸刀切削刃與主軸的同軸度誤差不可避免，加工過程中在主軸旋轉離心力作用下，必然產生諸多不良后果：

1、鉸刀切削刃實際旋轉軌跡大于鉸刀直徑，且無法控制，因此被加工的孔實際尺寸偏大且無規律。

2、隨著進刀，鉸刀逐漸深入孔內，鉸刀與主軸的同軸度誤差、旋轉離心力被工件孔徑束縛，自由度成正比例減小，因而被鉸的孔徑逐漸縮小。形成俗稱的“喇叭口”。

3、在同軸度誤差與旋轉離心力共同作用下，鉸刀相當于車刀、鏜刀等點位接觸切削*，只有凸出在旋轉軌跡圓上的少數刀刃參與切削作業，其余刀刃則切削不到孔壁。這必然產生震動，使鉸刀的壽命周期相應縮短。

4、由于剛性連接的累積誤差、旋轉離心力、部分刀刃切削產生的震動等諸多不良因素共同作用，因此被鉸孔徑尺寸精度、形位公差與粗糙度均達不到理想效果。

鉸孔加工時可能存大的偏差狀態

undefined
1預加工孔與鉸刀不同軸 2預加工孔中心與鉸刀中心有夾角 1與2的偏差狀態同時存在

產品優勢：（產品作用）

使用“浮動鉸刀柄”的鉸孔工藝，“浮動鉸刀柄”內部的特殊結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心始終能圍繞機床主軸中心，在其垂直平面內360度輕松浮動。有效彌補了鉸刀中心與被加工孔中心的偏差、消除了因機床主軸旋轉產生的徑向跳動，使鉸刀中心在整個鉸削加工過程始終與被加工孔中心保持一致：

l 能使所夾持鉸刀自動找正被加工孔的中心，自動調節主軸、保證鉸刀中心線與被加工孔的中心線平行。

l 機床主軸通過浮動鉸刀柄，將力矩柔性地傳遞給旋轉的鉸刀：

Ø 鉸刀在整個鉸孔加工過程中柔性、平穩、均勻地完成鉸削任務，使被鉸孔徑圓度、圓柱度達0.002mm，粗糙度達Ra0.2um；
Ø 主軸和被夾持鉸刀中心在設定的浮動范圍內始終與被加工件孔中心保持重合，鉸刀全部刀刃全程均勻且無震動，這使得鉸刀使用壽命可延長5倍以上；
Ø 加工較深孔時，在鉸刀不磨損的狀況下連續鉸削，所有被加工孔的圓度、圓柱度、粗糙度達到珩磨、研磨的高精度水平，并能保持很高的一致性。達到了超精密加工的水準，免去了珩磨工序、提高了生產效率，減少了固定資產投入。
Ø 縮減了換刀、對刀等輔助工時。
Ø 減小對機床精度的高要求，普通車床、鉆床等也能加工出高精度孔的產品。

自動補償?shù)侗詣映C正刀柄高精度鉸刀消除主軸跳動自適應刀柄浮動

適用機床：

車床、銑床、加工中心、鉆床、專機等。

自動補償?shù)侗詣映C正刀柄高精度鉸刀柄

浮動鉸刀柄可調浮動范圍

徑向間隙RADIALSPIEL (max mm)

浮動鉸刀柄使用方法：

1. 定心套筒*旋緊時，徑向鎖緊，無浮動間隙。定心套筒盤面刻度每轉過一格，徑向浮動距離增加0.005mm，大徑向間隙為1mm。

2. 刀柄內部的結構設計可實現鉸刀軸心線在軸向大1°范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。

undefined

擰緊調整螺母。然后慢慢往回旋轉。直到*消除*軸心和預加工孔中心的不同軸誤差。

擰緊調整螺母時，*軸心線無角度浮動。調節調整螺母，*軸心線可在軸向大1°范圍內自由浮動，角度浮動的范圍隨徑向浮動范圍的增大而增大。

自動補償?shù)侗詣映C正刀柄高精度鉸刀消除主軸跳動自適應刀柄浮動

產品外形圖：

undefined

自動補償?shù)侗詣映C正刀柄高精度鉸刀柄

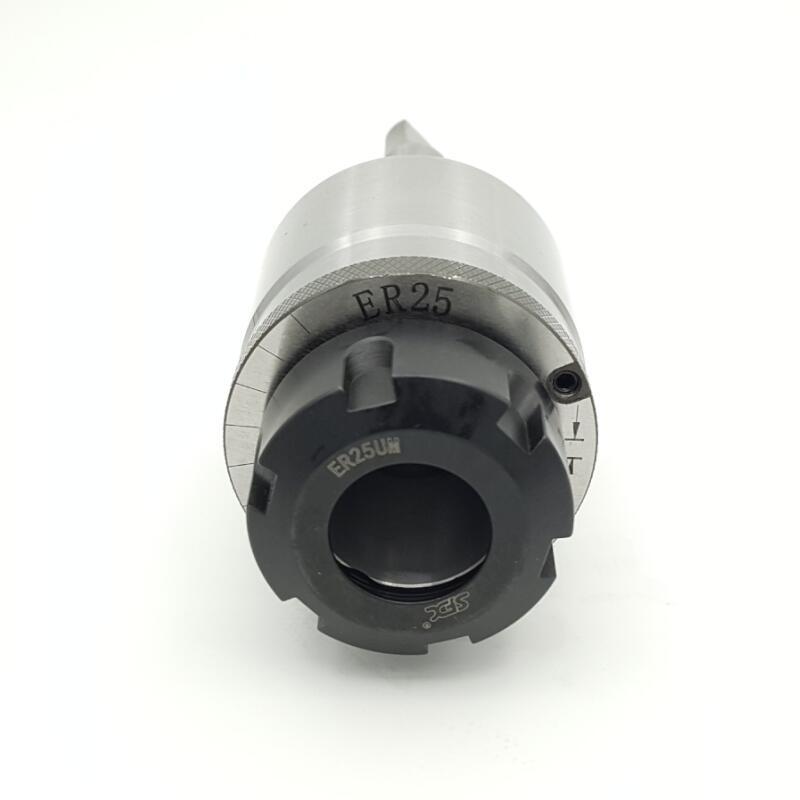

產品實拍：

關鍵詞：機床主軸
