概述：
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統

主要特性：
具有光纜固定和保護功能；具有光纜終接功能；調線功能；光纜纖芯和尾纖的保護功能。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm

誠貴主營： OMDF光纖總配線架、三網合一ODF光纖配線架、三網合一光纜交接箱、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、四網合一光纖配線架、四網合一光交箱、DDF數字配線架、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒……ODF箱|ODF單元箱|ODF配線箱(Fiber Optic Distribution frame)ODF配線架 （12芯、24芯、48芯、72芯、96芯144芯ODF單元箱生產基地?。。。?/span>
規格：19〞標準安裝
材質：殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
顏色：灰色；

ODF箱又叫：ODF框、ODF單元箱、一體化機箱、ODF光纖配線架

ODF配線箱容量：12芯ODF箱、24芯ODF單元箱、36芯ODF配線箱箱、48芯ODF光纖配線架、72芯ODF框、96芯ODF分線箱箱、144芯ODF分纖箱箱、ODF光纖配線架：288芯ODF光纖配線架、576芯ODF光纖配線架、648芯ODF光纖配線架、720芯ODF光纖配線架、864芯ODF光纖配線架、960芯ODF光纖配線架、1152芯ODF光纖配線架

ODF配線箱箱安裝：壁掛式、機架式（19英寸）

ODF配線箱箱介紹：
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統

主要特性：
具有光纜固定和保護功能；具有光纜終接功能；調線功能；光纜纖芯和尾纖的保護功能。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm

SC型72芯ODF光纖配線箱《APC尾纖 法蘭》 SC型72芯ODF光纖配線箱《APC尾纖 法蘭》 SC型72芯ODF光纖配線箱《APC尾纖 法蘭》                                                           ODF光纖配線架

ODF光纖配線架（柜）144芯光纖配線架、288芯光纖配線架、576芯光纖配線架、720芯光纖配線架、960芯光纖配線架

■ 主要性能
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有*的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
特點：
1.機柜采用19”寸標準安裝，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.配置我公司推拉熔配一體化單元，另可選配轉配線單元和集中熔接單元（見后面單元體）
3.可簡單調整面板、達到上下進纜；可靠的進裝置和纖芯保護裝置。
4.配置容量大，且有較強的布線空間。
5.采用封閉式機柜，前后開門。

中國制造36芯ODF光纖配線箱（通信單元） 中國制造36芯ODF光纖配線箱（通信單元） 中國制造36芯ODF光纖配線箱（通信單元）                                                                產品概述：
熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。
產品特性：
· 標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞*層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。

誠貴通信本著“高質量，優服務，求發展”的精神，以“優質產品、合理價格、貼心服務”的理念和負責、公開的原則向您鄭重承諾：

產品配發檢驗合格證書和適量使用說明書，以確保用戶能正確安裝使用我公司產品。

我公司保證出廠的產品均按有關國家標準生產和檢驗，不合格的產品決不出廠。保證嚴格履行、兌現產品三包，嚴格執行國家工業產品售后服務有關規定，對出廠產品自發貨日起的18個月內或產品安裝12個月以?xún)?nèi)（以先到者為限），若買方能夠證實產品是符合本公司建議的方法正確安裝與使用；能夠證實產品本身確有設計、材料或加工缺陷，并向本公司提出書面申請，本公司將負現缺陷產品免費召回維修，更換或按訂貨價全額退款。

用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后24小時內作出處理意見。若需現場解決的，保證派出專業技術服務人員，并做到質量問題不解決服務人員不撤離。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔。

在任何情形下，本公司均不承擔因缺陷產品維修，更換而導致的勞務、材料、設備、工程或其他相關的連帶費用。本公司此項產品售后服務承諾可以代替其他明示或暗示形式產品質量擔保，并且可視為買方的*賠償和賣方的*責任。

產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出

光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；

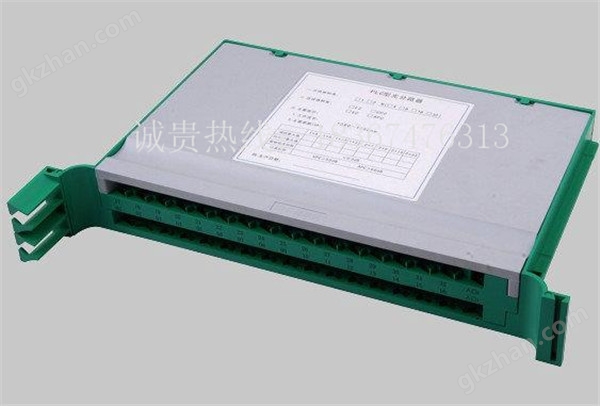

3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。

一體化托盤，迷你托盤，V2.0托盤，V3.0托盤，無跳接托盤，普天托盤，一體化模塊

1、用于光纖的熔接、分支；
2、蓋可翻轉，盤可疊加，擴大容量，安裝、使用及為方便。
光配線產品，塑料配件熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。
1、模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用；
2、光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC等多種適配器；
3、工作溫度：-5℃~40℃，相對濕度：≤85%（30℃時），大氣壓力：70~106Kpa；
4、標稱工作波長：850nm、1310nm 、1550nm；
5、插入損耗：≤0.5dB ；
6、回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗電強度：≥3KV(DC)/1min不擊穿、無飛??；
8、絕緣電阻：≥1000MΩ/500V(DC)；
9、壽命：≥1000次。

一、概述
本系列產品專為寬帶接入網制造，適用于夏季高溫及多雷電地區的新建小區和舊小區改造。
本系列產品分為室內壁掛式和壁嵌式,用于樓道內網絡設備、配線設備等安裝和管理。可安裝ONU、網絡交換機、光纖收發器、各種配線模塊、光纜配線盤、電源模塊等設備。
本系列產品符合中華人民共和國通信行業標準：YD/T1313-2004  寬帶接入。
二、特點
1、綜合布線 進入樓道內的光纜、寬帶網線和市話電纜均可通過本產品接入。本產品選用的接線模塊的功能符合YD/T694-2004及YD/T611-1993的相關標準。使用本產品實現樓道內綜合布線,使其布線美觀,維護方便;由于使用本產品不需要另設分線盒、光纜終端盒、平行線,從而節省了建設成本。

2、防盜  本產品箱門采用*門方式，左門采用式上下彈性拉桿鎖定裝置，牢固可靠, 從而達到有效防盜，但不能防止破壞性的偷盜。
3、布局合理，外形美觀：數控沖壓、數控折彎，工藝精細、外形美觀，設計制造從細微末節處為用戶著想，使箱內設備布局合理，線纜排列整齊。

4、耐銹蝕能力強：由于選用鍍鋅后噴塑工藝，使箱體防銹能力提高，*使用不生銹。
三、結構特點
1、箱體材料  本產品箱體材料選用1.2mm優質熱浸鍍鋅冷軋鋼板制造。
2、表面處理  本產品經數控設備制造后靜電噴塑，其噴塑涂層附著力牢固，不存在起皮，掉塑等缺陷其外觀色澤均勻、光滑平整、附著牢固，且沒有掛流、劃痕、氣泡等發白現象。
3．裝配結構  本產品結構牢固，箱體及內部金工件裝配結束后，結構件不扭曲，緊固件連接牢固可靠。

四、產品規格尺寸

800×600×150 (800*600*105)   zui多安裝2臺ONU，200回線110模塊；

700×600×150(700*600*105)    zui多安裝1臺ONU，100回線110模塊；

600×800×150  zui多安裝2臺ONU，300回線110模塊；

550×450×150

400*600*150     適合安裝位置狹窄的地方，可以安裝2臺ONU，100回線110模塊或12芯適配器SPX02-6型

740×550×120  zui多安裝2臺ONU，200回線高頻模塊；

五、產品簡介

（1）800*600*150的箱體：可裝兩臺ONU或交換機、200對110模塊，箱體安裝方式：壁掛式安裝。

箱內標準配置：箱門鎖、光纜固定座1位、ONU安裝固定裝置 2u、公牛三孔三位電源插座1個、100回線110模塊2塊或120回線VDF模塊、理線環5個、繞纖盤1塊、光纜加強芯接地柱1個、PG9防水接頭2個、?50護線圈4個、?15護線圈4個、扎線帶10條、安裝材料（含4個安裝孔螺栓、螺釘）1套、接地銅牌一塊

（2）600*800*105的箱體：可裝一臺ONU或一臺交換機、100對110模塊

箱內標準配置：箱門鎖、光纜固定座1位、ONU安裝固定裝置 1u、公牛三孔三位電源插座1個、100回線110模塊2塊或120回線VDF模塊、理線環6個、繞纖盤1塊、光纜加強芯接地柱1個、PG9防水接頭2個、?50護線圈4個、?15護線圈4個、扎線帶10條、安裝材料（含4個安裝孔螺栓、螺釘）1套、

接地銅牌一塊

（2）600*800*105的箱體：可裝一臺ONU或一臺交換機、100對110模塊

箱內標準配置：箱門鎖、光纜固定座1位、ONU安裝固定裝置 1u、公牛三孔三位電源插座1個、100回線110模塊2塊或120回線VDF模塊、理線環6個、繞纖盤1塊、光纜加強芯接地柱1個、PG9防水接頭2個、?50護線圈4個、?15護線圈4個、扎線帶10條、安裝材料（含4個安裝孔螺栓、螺釘）1套、19英寸96芯ODF光纖配線箱【滿配SC FC圖片】 19英寸96芯ODF光纖配線箱【滿配SC FC圖片】
