上海西門子變頻器總代理

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海騰希電氣技術有限公司
品牌西門子/SIEMENS
型號
所在地上海市
廠商性質代理商
更新時間2018/1/23 12:03:05
訪問次數657

產品標簽:

西門子變頻器代理西門子V20代理商西門子變頻器總代理西門子變頻器總代理西門子變頻器總代理

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

上海騰希電氣技術有限公司本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界面及網絡/軟件應用為公司的技術特長。幾年來，上海騰希電氣技術有限公司在與德國SIEMENS公司自動化與驅動部門的*緊密合作過程中，建立了良好的相互協作關系，在可編程控制器、交直流傳動裝置方面的業務逐年成倍增長，為廣大用戶提供了SIEMENS的較早技術及自動控制的解決方案，
上海騰希電氣技術有限公司在經營活動中精益求精，具備如下業務優勢：
SIEMENS 可編程控制器和電源產品
1、SIMATIC S7系列PLC：S7-200/S7-200SMART/S7-1200/S7-300/S7-400/ET200/S7-1500
2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、SITOP系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

SIEMENS HMI觸摸屏：TD200/TD400C/SMART700IE/SMART1000IE/TP700/TP1200/TP900/TP1500

SIEMENS 交、直流傳動裝置
1、交流變頻器及伺服：MM420/430/440、G120、G110、V10、V20、V60、V70、V80、V90及6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6RA80系列
SIEMENS 數控伺服
1、數控系統：840D、802S/C、802SL、828D、801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510
2、伺服系統： 611A/U/D:6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
3、伺服系統：S120: 6SL304、6SL3210、6SL3130、6SL3055、6SL3054

展開顯示更多內容

西門子PLC，西門子觸摸屏，西門子變頻器，西門子伺服電機，西門子伺服系統，

產品簡介在線詢價

上海西門子變頻器總代理產品信息

上海西門子變頻器總代理 上海西門子變頻器總代理

上海騰希電氣技術有限公司在經營活動中精益求精，具備如下業務優勢：
SIEMENS 可編程控制器和電源產品
1、SIMATIC S7系列PLC：S7-200/S7-200SMART/S7-1200/S7-300/S7-400/ET200/S7-1500
2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、SITOP系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
SIEMENS HMI觸摸屏：TD200/TD400C/SMART700IE/SMART1000IE/TP700/TP1200/TP900/TP1500
SIEMENS 交、直流傳動裝置
1、交流變頻器及伺服：MM420/430/440、G120、G110、V10、V20、V60、V70、V80、V90及6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6RA80系列
SIEMENS 數控伺服
1、數控系統：840D、802S/C、802SL、828D、801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510
2、伺服系統： 611A/U/D:6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
3、伺服系統：S120: 6SL304、6SL3210、6SL3130、6SL3055、6SL3054
SIEMENS/TENSEY
西門子自動化與驅動產品合作伙伴
上海騰希電氣技術有限公司

：張波：轉815

轉811 :

公司：www.tensey。。ｃｏｍ

公司地址:上海市松江區文城路358弄嘉和寫字樓202

V20變頻器的系統組件：

SINAMICS V20是用于控制三相異步電機速度的變頻器系列。

三相交流 400 V 變頻器

三相交流 400 V 變頻器有五種外形尺寸可供選擇。

組件	額定輸出功率	額定輸入電流	額定輸出電流	480 V 下的輸出電流（4kHz/40℃）	訂貨號
組件	額定輸出功率	額定輸入電流	額定輸出電流	480 V 下的輸出電流（4kHz/40℃）	不帶濾波器	帶濾波器
FSA （不帶風扇）	0.37 kW	1.7 A	1.3 A	1.3 A	6SL3210-5BE13-7UV0	6SL3210-5BE13-7CV0
	0.55 kW	2.1 A	1.7 A	1.6 A	6SL3210-5BE15-5UV0	6SL3210-5BE15-5CV0
	0.75 kW	2.6 A	2.2 A	2.2 A	6SL3210-5BE17-5UV0	6SL3210-5BE17-5CV0
	0.75 kW 1)	2.6 A	2.2 A	2.2 A	-	6SL3216-5BE17-5CV0
FSA （帶一個風扇）	1.1 kW	4.0 A	3.1 A	3.1 A	6SL3210-5BE21-1UV0	6SL3210-5BE21-1CV0
	1.5 kW	5.0 A	4.1 A	4.1 A	6SL3210-5BE21-5UV0	6SL3210-5BE21-5CV0
	2.2 kW	6.4 A	5.6 A	4.8 A	6SL3210-5BE22-2UV0	6SL3210-5BE22-2CV0
FSB （帶一個風扇）	3.0 kW	8.6 A	7.3 A	7.3 A	6SL3210-5BE23-0UV0	6SL3210-5BE23-0CV0
FSB （帶一個風扇）	4.0 kW	11.3 A	8.8 A	8.24 A	6SL3210-5BE24-0UV0	6SL3210-5BE24-0CV0
FSC （帶一個風扇）	5.5 kW	15.2 A	12.5 A	11 A	6SL3210-5BE25-5UV0	6SL3210-5BE25-5CV0
FSD （帶兩個風扇）	7.5 kW	20.7 A	16.5 A	16.5 A	6SL3210-5BE27-5UV0	6SL3210-5BE27-5CV0
	11 kW	30.4 A	25 A	21 A	6SL3210-5BE31-1UV0	6SL3210-5BE31-1CV0
	15 kW	38.1 A	31 A	31 A	6SL3210-5BE31-5UV0	6SL3210-5BE31-5CV0
FSE （帶兩個風扇）	18.5 kW（HO）2)	45 A	38 A	34 A	6SL3210-5BE31-8UV0	6SL3210-5BE31-8CV0
	22 kW（LO）	54 A	45 A	40 A	6SL3210-5BE31-8UV0	6SL3210-5BE31-8CV0
	22 kW（HO）	54 A	45 A	40 A	6SL3210-5BE32-2UV0	6SL3210-5BE32-2CV0
	30 kW（LO）	72 A	60 A	52 A	6SL3210-5BE32-2UV0	6SL3210-5BE32-2CV0

1) 此為帶有平板式散熱器的平板變頻器。

2)“HO”和“LO“分別表示高負載和低負載。您可通過相關參數設定來設置 HO/LO 模式。

單相交流 230 V 變頻器

單相交流 230 V 變頻器有三種外形尺寸可供選擇。

組件	額定輸出功率	額定輸入電流	額定輸出電流	訂貨號
組件	額定輸出功率	額定輸入電流	額定輸出電流	不帶濾波器	帶濾波器
FSAA （不帶風扇）	0.12 kW	2.3 A	0.9 A	6SL3210-5BB11-2UV1	6SL3210-5BB11-2BV1
	0.25 kW	4.5 A	1.7 A	6SL3210-5BB12-5UV1	6SL3210-5BB12-5BV1
	0.37 kW	6.2 A	2.3 A	6SL3210-5BB13-7UV1	6SL3210-5BB13-7BV1
FSAB （不帶風扇）	0.55 kW	7.7 A	3.2 A	6SL3210-5BB15-5UV1	6SL3210-5BB15-5BV1
FSAB （不帶風扇）	0.75 kW	10 A	4.2 A	6SL3210-5BB17-5UV1	6SL3210-5BB17-5BV1
FSA （不帶風扇）	0.12 kW	2.3 A	0.9 A	6SL3210-5BB11-2UV0	6SL3210-5BB11-2AV0
	0.25 kW	4.5 A	1.7 A	6SL3210-5BB12-5UV0	6SL3210-5BB12-5AV0
	0.37 kW	6.2 A	2.3 A	6SL3210-5BB13-7UV0	6SL3210-5BB13-7AV0
	0.55 kW	7.7 A	3.2 A	6SL3210-5BB15-5UV0	6SL3210-5BB15-5AV0
	0.75 kW	10 A	3.9 A	6SL3210-5BB17-5UV0	6SL3210-5BB17-5AV0
FSA （帶一個風扇）	0.75 kW	10 A	4.2 A	6SL3210-5BB18-0UV0	6SL3210-5BB18-0AV0
FSB （帶一個風扇）	1.1 kW	14.7 A	6.0 A	6SL3210-5BB21-1UV0	6SL3210-5BB21-1AV0
FSB （帶一個風扇）	1.5 kW	19.7 A	7.8 A	6SL3210-5BB21-5UV0	6SL3210-5BB21-5AV0
FSC （帶一個風扇）	2.2 kW	27.2 A	11 A	6SL3210-5BB22-2UV0	6SL3210-5BB22-2AV0
FSC （帶一個風扇）	3.0 kW	32 A	13.6 A	6SL3210-5BB23-0UV0	6SL3210-5BB23-0AV0

V20變頻器銘牌：

V20變頻器的安裝方向及安裝間距：

變頻器必須安裝在封閉的電氣操作區域或控制電柜內。

安裝方向

將變頻器垂直安裝在非易燃的平坦表面上。

安裝間距

上部

≥ 100 mm

下部

≥100 mm（外形尺寸 AA/AB、B 至 E 以及不帶風扇的外形尺寸 A）

≥ 85 mm（帶風扇的外形尺寸 A）

側面

≥ 0 mm

V20與PLC通訊：

SINAMICS V20可通過RS485接口的USS協議與西門子PLC進行通訊。您可以通過參數設置為RS485接口選擇USS或者MODBUS RTU協議。 USS為默認總線設置。建議使用屏蔽雙絞線作為RS485通訊電纜。

必須在位于總線一端的裝置的總線端子（P+，N-）之間連接一個120 R的總線終端電阻、在位于總線另一端的裝置的總線端子之間連接一個終端網絡。終端網絡由10 V與P+端子間的1.5 k電阻、P+與N-端子間的120 R電阻以及N-與0 V端子間的470 R電阻組成。配套的終端網絡可至西門子經銷商處購買。

V20變頻器的USS通訊：

概述

一個 PLC（主站）通過串行鏈路zui多可連接 31 個變頻器（從站）并通過 USS 串行總線協議對其進行控制。從站只有先經主站發起后才能發送數據，因此各個從站之間不能直接進行信息傳送。

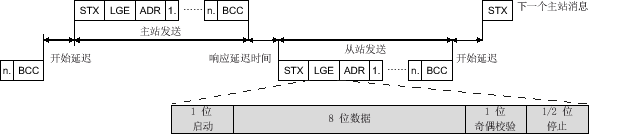

消息發送格式如下（半雙工通訊）：

響應延遲時間：20 ms
開始延遲時間：取決于波特率（2 字符串的zui小運行時間：0.12 至 2.3 ms）
消息傳送順序：
- - 主站輪詢從站 1，從站 1 響應
- - 主站輪詢從站 2，從站 2 響應
以下固定的成幀字符不可更改：
- - 8個數據位
- - 1 個奇偶校驗位
- - 1 個或 2 個停止位

V20變頻器的系統組件：

SINAMICS V20是用于控制三相異步電機速度的變頻器系列。

三相交流 400 V 變頻器

三相交流 400 V 變頻器有五種外形尺寸可供選擇。

組件	額定輸出功率	額定輸入電流	額定輸出電流	480 V 下的輸出電流（4kHz/40℃）	訂貨號
組件	額定輸出功率	額定輸入電流	額定輸出電流	480 V 下的輸出電流（4kHz/40℃）	不帶濾波器	帶濾波器
FSA （不帶風扇）	0.37 kW	1.7 A	1.3 A	1.3 A	6SL3210-5BE13-7UV0	6SL3210-5BE13-7CV0
	0.55 kW	2.1 A	1.7 A	1.6 A	6SL3210-5BE15-5UV0	6SL3210-5BE15-5CV0
	0.75 kW	2.6 A	2.2 A	2.2 A	6SL3210-5BE17-5UV0	6SL3210-5BE17-5CV0
	0.75 kW 1)	2.6 A	2.2 A	2.2 A	-	6SL3216-5BE17-5CV0
FSA （帶一個風扇）	1.1 kW	4.0 A	3.1 A	3.1 A	6SL3210-5BE21-1UV0	6SL3210-5BE21-1CV0
	1.5 kW	5.0 A	4.1 A	4.1 A	6SL3210-5BE21-5UV0	6SL3210-5BE21-5CV0
	2.2 kW	6.4 A	5.6 A	4.8 A	6SL3210-5BE22-2UV0	6SL3210-5BE22-2CV0
FSB （帶一個風扇）	3.0 kW	8.6 A	7.3 A	7.3 A	6SL3210-5BE23-0UV0	6SL3210-5BE23-0CV0
FSB （帶一個風扇）	4.0 kW	11.3 A	8.8 A	8.24 A	6SL3210-5BE24-0UV0	6SL3210-5BE24-0CV0
FSC （帶一個風扇）	5.5 kW	15.2 A	12.5 A	11 A	6SL3210-5BE25-5UV0	6SL3210-5BE25-5CV0
FSD （帶兩個風扇）	7.5 kW	20.7 A	16.5 A	16.5 A	6SL3210-5BE27-5UV0	6SL3210-5BE27-5CV0
	11 kW	30.4 A	25 A	21 A	6SL3210-5BE31-1UV0	6SL3210-5BE31-1CV0
	15 kW	38.1 A	31 A	31 A	6SL3210-5BE31-5UV0	6SL3210-5BE31-5CV0
FSE （帶兩個風扇）	18.5 kW（HO）2)	45 A	38 A	34 A	6SL3210-5BE31-8UV0	6SL3210-5BE31-8CV0
	22 kW（LO）	54 A	45 A	40 A	6SL3210-5BE31-8UV0	6SL3210-5BE31-8CV0
	22 kW（HO）	54 A	45 A	40 A	6SL3210-5BE32-2UV0	6SL3210-5BE32-2CV0
	30 kW（LO）	72 A	60 A	52 A	6SL3210-5BE32-2UV0	6SL3210-5BE32-2CV0

1) 此為帶有平板式散熱器的平板變頻器。

2)“HO”和“LO“分別表示高負載和低負載。您可通過相關參數設定來設置 HO/LO 模式。

單相交流 230 V 變頻器

單相交流 230 V 變頻器有三種外形尺寸可供選擇

	額定輸出功率	額定輸入電流	額定輸出電流	訂貨號
	額定輸出功率	額定輸入電流	額定輸出電流	不帶濾波器	帶濾波器
FSAA （不帶風扇）	0.12 kW	2.3 A	0.9 A	6SL3210-5BB11-2UV1	6SL3210-5BB11-2BV1
	0.25 kW	4.5 A	1.7 A	6SL3210-5BB12-5UV1	6SL3210-5BB12-5BV1
	0.37 kW	6.2 A	2.3 A	6SL3210-5BB13-7UV1	6SL3210-5BB13-7BV1
FSAB （不帶風扇）	0.55 kW	7.7 A	3.2 A	6SL3210-5BB15-5UV1	6SL3210-5BB15-5BV1
FSAB （不帶風扇）	0.75 kW	10 A	4.2 A	6SL3210-5BB17-5UV1	6SL3210-5BB17-5BV1
FSA （不帶風扇）	0.12 kW	2.3 A	0.9 A	6SL3210-5BB11-2UV0	6SL3210-5BB11-2AV0
	0.25 kW	4.5 A	1.7 A	6SL3210-5BB12-5

在WIN10系統安裝博途V15詳細步驟，含軟件

1、系統

在《博途V15下載鏈接》這篇文章中，按西門子給出的硬件要求，從數據上看我們使用的電腦根本達不到。根據經驗主流配置運行V15應該問題不大，沒必要強求高配，能跑起來，滿足我們測試使用即可。

系統選擇上我們是直接從網上下載的GHOST版本，沒有使用建議的原版Windows系統。

在技術論壇上，有很多朋友建議使用微軟原版的純凈系統。以前安裝時發現使用原版系統安裝，很多地方需要設置，使用起來不如GHOST版本簡潔。

我們的辦法是使用GHOST版本，如果安裝過程中，有因為系統而出錯，就直接換掉，網上系統足夠多，總有合適的。

2、安裝包

博途STEP7和WinCC有高級版和專業版，本教程安裝的是專業版。

3、安裝前的準備

不要安裝殺毒軟件，擔心感染病毒可以在常用的編程軟件，安裝完成后再安裝。

下載后的軟件包如下圖所示，共有兩個文件夾V15和V15_2。

西門子博途V15軟件文件包

V15文件夾是博途軟件。V15_2是開源軟件和支持文件，有需要時再安裝即可。

打開V15文件夾，如下圖所示，點擊紅色框中可執行文件解壓

西門子博途V15軟件安裝過程

上圖是解壓安裝包，解壓路徑在C盤新建一個文件夾，解壓到這個文件夾內，安裝完成后直接刪掉（或者勾選“退出時刪除提取的文件”）。

如果只解壓文件，可以勾選“解壓縮安裝程序，但不進行安裝”。

西門子博途V15軟件安裝過程

4、安裝步驟

解壓后的文件內容如下圖所示，直接雙擊Start開始安裝。

西門子博途V15軟件安裝過程

西門子V15博途軟件安裝過程

西門子博途V15軟件安裝過程

安裝完成重啟電腦

按照上面步驟基本不會出現什么問題。

5、備份系統

軟件安裝完成后，一定記得使用ghost軟件，把系統備份一下。這樣做的好處是，如果出現問題能zui短時間，把系統恢復到能使用的狀態。

SINAMICS V20 1AC 220V變頻器

概述

SINAMICS V20 基本型變頻器
輸入側部件
直流鏈路組件
負載側功率部件
附帶系統部件

選型與訂貨數據

額定功率¹⁾		輸出電流 I_H ²⁾	風機	機座號	SINAMICS V20 不帶集成進線濾波器	SINAMICS V20 帶category C1集成進線濾波器³⁾
kW	[hp]	A			訂貨號	訂貨號
200 V ... 240 V 1 AC ⁴⁾
0.12	0.16	0.9	–	FSAA	6SL3210-5BB11-2UV1	6SL3210-5BB11-2BV1
0.25	0.33	1.7	–	FSAA	6SL3210-5BB12-5UV1	6SL3210-5BB12-5BV1
0.37	0.5	2.3	–	FSAA	6SL3210-5BB13-7UV1	6SL3210-5BB13-7BV1
0.55	0.75	3.2	–	FSAB	6SL3210-5BB15-5UV1	6SL3210-5BB15-5BV1
0.75	1.0	4.2	–	FSAB	6SL3210-5BB17-5UV1	6SL3210-5BB17-5BV1

¹⁾ 230 V 1 AC 設備的額定功率取決于輸出電流 I_H。輸出電流 I_H 取決于高過載 (HO) 時的負載持續率：150 % I_H 60 s, 循環時間 300 s。

²⁾輸出電流 I_H 基于高過載 (HO) 的占空比。150 % I_H 60 s, 循環時間 300 s。

³⁾EN 61800-3 類別 C1，一類環境（住宅、商用）。FSAA 和 FSAB 的屏蔽電機電纜zui大長度 5 m，帶或不帶外部進線濾波器。

⁴⁾ 單相設備也可連接到三相 230 V 供電系統的兩相。下面提供了詳細信息：http://support.industry.siemens.com/cs/document/109476260

額定功率¹⁾		輸出電流 I_H ²⁾	風機	機座號	SINAMICS V20 不帶集成進線濾波器	SINAMICS V20 帶 Category C2 集成網側濾波器³⁾
kW	[hp]	A			訂貨號	訂貨號
200 V ... 240 V 1 AC ⁴⁾
1.1	1.5	6	1	FSB	6SL3210-5BB21-1UV0	6SL3210-5BB21-1AV0
1.5	2.0	7.8	1	FSB	6SL3210-5BB21-5UV0	6SL3210-5BB21-5AV0
2.2	3.0	11	1	FSC	6SL3210-5BB22-2UV0	6SL3210-5BB22-2AV0
3.0	4.0	13.6	1	FSC	6SL3210-5BB23-0UV0	6SL3210-5BB23-0AV0

¹⁾ 230 V 1 AC 設備的額定功率取決于輸出電流 I_H。輸出電流 I_H 取決于高過載 (HO) 時的負載持續率：150 % I_H 60 s, 循環時間 300 s。

²⁾輸出電流 I_H 基于高過載 (HO) 的占空比。150 % I_H 60 s, 循環時間 300 s。

³⁾EN 61800-3 類別 C2，一類環境（住宅、商用）。FSB 到 FSC 的電機電纜zui大長度為 25 m。

⁴⁾ 單相設備也可連接到三相 230 V 供電系統的兩相。下面提供了詳細信息：http://support.industry.siemens.com/cs/document/109476260

額定功率¹⁾		輸出電流I_L ²⁾	功率取決于輸出電流I_H ³⁾		輸出電流 I_H ³⁾	風機	機座號	SINAMICS V20 不帶集成進線濾波器	SINAMICS V20 帶 Category C3集成進線濾波器⁴⁾
		400 V/480 V 時			400 V/480 V 時
kW	[hp]	A	kW	[hp]	A			訂貨號	訂貨號
380 V ... 480 V 3 AC
0.37	0.5	1.3/1.3	0.37	0.5	1.3/1.3	–	FSA	6SL3210-5BE13-7UV0	6SL3210-5BE13-7CV0
0.55	0.75	1.7/1.7	0.55	0.75	1.7/1.7	–	FSA	6SL3210-5BE15-5UV0	6SL3210-5BE15-5CV0
0.75	1.0	2.2/2.2	0.75	1.0	2.2/2.2	–	FSA	6SL3210-5BE17-5UV0	6SL3210-5BE17-5CV0
1.1	1.5	3.1/3.1	1.1	1.5	3.1/3.1	1	FSA	6SL3210-5BE21-1UV0	6SL3210-5BE21-1CV0
1.5	2.0	4.1/4.1	1.5	2.0	4.1/4.1	1	FSA	6SL3210-5BE21-5UV0	6SL3210-5BE21-5CV0
2.2	3.0	5.6/4.8	2.2	3.0	5.6/4.8	1	FSA	6SL3210-5BE22-2UV0	6SL3210-5BE22-2CV0
3.0	4.0	7.3/7.3	3.0	4.0	7.3/7.3	1	FSB	6SL3210-5BE23-0UV0	6SL3210-5BE23-0CV0
4.0	5.0	8.8/8.24	4.0	5.0	8.8/8.24	1	FSB	6SL3210-5BE24-0UV0	6SL3210-5BE24-0CV0
5.5	7.5	12.5/11	5.5	7.5	12.5/11	1	FSC	6SL3210-5BE25-5UV0	6SL3210-5BE25-5CV0
7.5	10	16.5/16.5	7.5	10	16.5/16.5	2	FSD	6SL3210-5BE27-5UV0	6SL3210-5BE27-5CV0
11.0	15	25/21	11.0	15	25/21	2	FSD	6SL3210-5BE31-1UV0	6SL3210-5BE31-1CV0
15.0	20	31/31	15.0	20	31/31	2	FSD	6SL3210-5BE31-5UV0	6SL3210-5BE31-5CV0
22	30	45/40	18.5	25	38/34	2	FSE	6SL3210-5BE31-8UV0	6SL3210-5BE31-8CV0
30	40	60/52	22	30	45/40	2	FSE	6SL3210-5BE32-2UV0	6SL3210-5BE32-2CV0

¹⁾ 400 V 3 AC 設備的額定功率取決于輸出電流 I_L。輸出電流 I_L 基于低過載 (LO) 時的負載持續率：110 % I_L 60 s, 循環時間 300 s。

²⁾輸出電流 I_L 基于低過載 (LO) 時的負載持續率。110 % I_L 60 s, 循環時間 300 s。

³⁾ 輸出電流 I_H 基于高過載 (HO) 的占空比。150 % I_H 60 s, 循環時間 300 s。

⁴⁾ EN 61800-3 類別 C3，二類環境（工業）。FSA 的屏蔽電機電纜zui大長度為 10 m；FSB 到 FSD 的zui大電纜長度為 25 m；FSE 的zui大電纜長度為 50 m。為了達到類別 C2 或在使用 FSA 時也能使用 25 m 電機屏蔽電纜，必須使用帶外部進線濾波器的無濾波型變頻器。

技術規范

	SINAMICS V20
功率范圍	230 V 1 AC：0.12 ~ 3.0 kW (0.16 ~ 4 hp) 400 V 3 AC：0.37 - 30.0 kW (0.5 - 40 hp)
功率因數 cos φ	≥ 0.95
功率因數 λ	0.72
電源電壓	230 V 1 AC：200 V ~ 240 V 1 AC (-10 % ~ +10 %)¹⁾ 400 V 3 AC：380 V ~ 480 V 3 AC (-15 % ~ +10 %)
zui大輸出電壓	輸入電壓的 100 %
線路頻率	50 Hz/60 Hz
電網類型	TN, TT, TT 接地線路 IT 用于： 230 V 1 AC 無濾波設備，框架型號 FSAA/FSAB 400 V 3 AC 無濾波設備
過載能力
高達 15 kW	重載 (HO): 150 % I_H 60 s, 循環時間 300 s。
自 18.5 kW 起	低過載 (LO)： 110 % I_L 60 s，循環時間 300 s 高過載 (HO)： 110 % I_H 60 s，循環時間 300 s
輸出頻率	0 ~ 550 Hz，分辨率：0.01 Hz
脈沖頻率	2 ~ 16 kHz
效率	98 %
可編程的固定頻率設定值	16
模擬量輸入	AI1：雙極電流/電壓模式 AI2：單極電流/電壓模式可用作數字量輸入
分辨率	12 位
模擬量輸出	AO1 電流輸出 0 ~ 20 mA
數字量輸入	DI1 ~ DI4：光隔離 PNP/NPN，可通過端子進行選擇
zui大輸入電流	15 mA
數字量輸出	DO1：晶體管輸出 DO2：繼電器輸出 250 VAC 0.5 A，阻性負載 30 VDC 0.5 A,阻性負載
集成接口
類型	RS485
協議	USS、Modbus RTU
擴展接口	BOP 接口模塊，參數裝載器
控制模式
V/f 線性/平方/多點	?
V/f 帶磁通電流控制 (FCC)	?
功能
易于使用
自動重啟	?
參數整體復制	?
變頻器數據集 (DDS)	? (3)
命令數據集 (CDS)	? (3)
JOG	?
預組態的連接宏和應用宏	?
內置和外置 BOP 上具有基于參數的簡易菜單	?
通過簡單的文本菜單進行設置	?
USS	?
Modbus RTU	?
電機頻率顯示刻度	?
定制參數默認值	?
能耗監視	?
集成 MPPT（zui大功率點跟蹤器）控制器	?
已更改參數的列表	?
變頻器故障狀態	?
應用舉例
保持運行模式	?
快速重啟	?
PID 控制器	?
運動緩沖（V_dcmin 控制器）	?
可跳過的頻率帶寬	4
制動功能
直流制動	?
復合制動	?
能耗制動	?
2 線制/3線制控制	?
機械式抱閘控制	?
超轉矩模式	?
水錘起動模式	?
堵塞清理模式	?
休眠模式	?
電機級組	?
雙斜坡	?
擺動功能	?
BICO 功能	?
滑動補償	?
保護
直流回路電壓控制	?
皮帶故障檢測	?
缺相檢測	?
氣蝕保護	?
冷凝保護	?
防凍保護	?
控制
ECO 模式	?
V_dcmax 控制器	?
I_max 控制器	?
可編程的 V/f 坐標	?
靈活的提升控制	?
50/60 Hz 定制	?

1) 單相設備也可連接到三相 230 V 供電系統的兩相。下面提供了詳細信息：
http://support.industry.siemens.com/cs/document/109476260

一般技術數據
防護等級	IP20
安裝	FSB、FSC、FSD 和 FSE 可墻壁掛裝、并排安裝、推入式安裝
環境溫度
運行	-10 - 40 °C (14 ... 104 °F) 無降額 40 - 60 °C (104 ... 140 °F) 有降額
貯存	-40 ... +70 °C (-40 ... +158 °F)
相對濕度	95 %（無凝露）
冷卻
FSAA、FSAB、FSA 高達 0.75 kW	對流冷卻
FSA、FSB、FSC、FSD、FSE	使用帶風扇的散熱器對功率電子電路進行冷卻
安裝海拔高度	海拔高度zui高 4000 m 1000 ~ 4000 m：輸出電流降額 2000 ~ 4000 m：輸入電壓降額
電機電纜長度
無屏蔽電纜
FSAA 至 FSD	50 m
FSE	100 m
屏蔽電纜
FSA	對于帶有 Category C3 集成進線濾波器的變頻器，10 m；為了在使用 FSA 時也可使用 25 m 電機屏蔽電纜，必須使用帶有外部進線濾波器的無濾波變頻器。
FSAA 至 FSD	25 m
FSE	50 m
通過使用額外的輸出電抗器，可采用更長的電機電纜
230 V 1 AC	屏蔽電纜和無屏蔽電纜：200 m
400 V 3 AC	屏蔽電纜和無屏蔽電纜：150 m，對于 FSA 到 FSD 屏蔽電纜：200 m，對于 FSE 無屏蔽電纜：對于 300 m FSE
振動載荷
運輸	5 ~ 9 Hz：3.5 mm 偏轉 9 至 200 Hz：1 g 振動振動等級：2M3 運輸
運行	運行區域 IIa 10 ~ 58 Hz：0.075 mm 偏轉 58 ~ 200 Hz：1 g 振動
沖擊載荷
運行	運行區域 II 峰值加速度：5 g 沖擊過程中：30 ms
取決于機座號 FS 的尺寸	FSAA 不帶風扇	FSAB 不帶風扇	FSA 不帶風扇	FSA 帶 1 個風扇	FSB 帶 1 個風扇	FSC 帶 1 個風扇	FSD 帶 2 個風扇	FSE 帶 2 個風機
寬 mm (in)	68 (2.68)	68 (2.68)	90 (3.54)	90 (3.54)	140 (5.52)	184 (7.24)	240 (9.45)	245 (9.65)
高 mm (in)	142 (5.59)	142 (5.59)	150 (5.91)	166 (6.54)	160 (6.3)	182 (7.17)	206.5 (8.13)	264.5 (10.41)
深 mm (in)	107.8 (4.24)	127.8 (5.03)	145.5 (5.73)	145.5 (5.73)	164.5 (6.48)	169 (6.65)	172.5 (6.79)	209 (8.23)
重量，約	FSAA 不帶風扇	FSAB 不帶風扇	FSA 不帶風扇	FSA 帶 1 個風扇	FSB 帶 1 個風扇	FSC 帶 1 個風扇	FSD 帶 2 個風扇	FSE 帶 2 個風機
230 V 1 AC
不帶集成輸入濾波器	0.6 kg	0.8 kg	–	–	1.6 kg	2.5 kg	–	–
帶有類別為 C1 的集成網側濾波器	0.7 kg	0.9 kg	–	–	–	–	–	–
帶有類別為 C2 的集成網側濾波器	–	–	–	–	1.8 kg	2.8 kg	–	–
400 V 3 AC
不帶集成輸入濾波器	–	–	0.9 kg	1.0 kg	1.6 kg	2.4 kg	3.9 kg	6.4 kg
帶有類別為 C3 的集成網側濾波器	–	–	1.0 kg	1.1 kg	1.8 kg	2.6 kg	4.3 kg	7.0 kg
zui小安裝間隙
頂部	100 mm (3.94 in)
底部	100 mm 85 mm 對于風扇冷卻型 FSA
側面	0 mm (0 in)
符合標準	cULus、CE、RCM、KC
環境等級	污染等級：3S2 氣體等級：3C2（SO₂，H₂S）氣候等級：3K3
CE 標識，符合	歐洲低壓設備指令 (EN 61800?5?1 /EN 60204-1) 和歐洲電磁兼容性指令 (EN 61800?3)
UL 認證，符合	UL508C
EMC 標準、發射輻射和干擾電壓（傳導輻射）
EN 61800-3 類別 C1，一類環境（住宅、商用）。	230 V 1 AC，帶集成進線濾波器的 FSAA 和 FSAB，或帶外部進線濾波器的非濾波器型，屏蔽電纜 ≤ 5 m
EN 61800-3 類別 C2，一類環境（住宅、商用）。	230 V 1 AC，帶集成進線濾波器的 FSB 和 FSC，屏蔽電纜 ≤ 25 m 400 V 3AC，不帶集成進線濾波器，帶外部進線濾波器，屏蔽電纜 FSA ^*) 到 FSE ≤ 25 m
EN 61800-3 類別 C3，二類環境（工業）	400 V 3 AC，帶集成濾波器，屏蔽電纜 FSA ≤ 10 m， FSB 到 FSD ≤ 25 m，F(xiàn)SE ≤ 50 m
注	EMC 產品標準 EN 61800?3 未直接涉及變頻器，而是涉及 PDS（電氣轉動系統），除包括變頻器外，還包括整個電路以及電機和電纜。變頻器本身通常無需按照電磁兼容性指令進行標記。

^*) 為了在使用 FSA 時也能使用 25 m 電機屏蔽電纜，必須使用帶外部網側濾波器的無濾波變頻器。

尺寸圖

SINAMICS 20，機座號 FSAA 至 FSE

外形尺寸，單位[mm]

	寬		高			深
	W1	W2	H1 帶風扇時的高度	H2	H3 不帶風扇時的高度	D
機座號
FSAA	58 (2.28)	68 (2.68)	–	132 (5.20)	142 (5.59)	107.8 (4.24)
FSAB	58 (2.28)	68 (2.68)	–	132 (5.20)	142 (5.59)	127.8 (5.03)
FSA	79 (3.11)	90 (3.54)	166 (6.54)	140 (5.51)	150 (5.91)	145.5 (5.73)
FSB	127 (5.00)	140 (5.51)	160 (6.30)	135 (5.31)	–	164.5 (6.48)
FSC	170 (6.69)	184 (7.24)	182 (7.17)	140 (5.51)	–	169 (6.65)
FSD	223 (8.78)	240 (9.45)	206.5 (8.13)	166 (6.54)	–	172.5 (6.79)
FSE	228 (8.98)	245 (9.65)	264.5 (10.41)	206 (8.11)	–	209 (8.23)

機座號	zui小安裝間隙 mm (inches)
	頂部	底部	側面
FSAA	100 (3.94)	100 (3.94)	0
FSAB	100 (3.94)	100 (3.94)	0
FSA 不帶風扇	100 (3.94)	100 (3.94)	0
FSA 帶風扇	100 (3.94)	85 (3.35)	0
FSB	100 (3.94)	100 (3.94)	0
FSC	100 (3.94)	100 (3.94)	0
FSD	100 (3.94)	100 (3.94)	0
FSE	100 (3.94)	100 (3.94)	0
