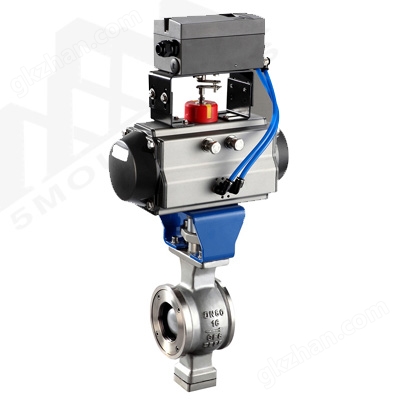

VQ677H-16P氣動V型球閥概述

氣動V型調節球閥是新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產 氣動V型調節球閥(13張)生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，解決了閥腔易沉積介質的問題。

VQ677H-16P氣動V型球閥應用標準

設計依據:GB/T12237,ANSI B16.34,API 608

結構長度:GB/T12221,ASME B16.10,JIS B2002

壁厚:ASME B16.34

防火測試:API 607 4th 1993

檢測與測試:GB/T 13927,API598,JIS B2003

用途特點

1、流體阻力小、氣動球閥是所有閥門分類中流體阻力zui小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。    2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。    3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。    4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。    5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。    6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。    7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出

VQ677H-16P氣動V型球閥的選型

1.閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數

2.執行器參數：執行器形式、控制方式、控制信號（4-20MA/1-5V)、作用方式（開關式、氣關式）

盡量詳細提供參數、方便我司技術人員精確地給您選型，如有疑問請致電給我們，我們一定給您提供質的服務。

VQ677H-16P氣動V型球閥包裝及發貨要求

VQ677H-16P氣動V型球閥的閥門標志

1.除另有說明外，平常的情況只需要按照氣動蝶閥閥門型號標識就可以；

2.氣動蝶閥閥門標牌上應牢固地固定在閥門的明顯部位，其內容必須整齊、正確、并應符合GB/T 13306的規定，其材料應用不銹鋼、銅合金及鋁合金制造生產。

3.用于色標和標記的涂料不得含有任何有害金屬或金屬鹽，比如鋅、鉛、硫、銅、錫、氯化物等等在熱態時候可引起腐蝕的物質，且涂料應能抗鹽水，熱帶環境或類似情況的腐蝕。

4.關于銘牌上刻印的標志，一般為型號、材質、壓力、標準、適用溫度、使用介質、生產日期，都是的。以方便檢修更換時采購。
