量水堰計

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱南京峟思工程儀器有限公司
品牌
型號
所在地南京市
廠商性質其他
更新時間2024/7/10 14:39:24
訪問次數300

產品標簽:

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

南京有思工程儀器有限公司坐落于南京市高新開發區江北新區。公司專注于巖土工程監測智能儀器、智能儀表、振弦式傳感器、自動化監測軟件、云平臺的自主研發、生產及銷售。由公司研發的自動化數據采集設備、數據采集系統大量用于隧道、邊坡、橋梁、市政、建筑、地鐵等行業，并為用戶提供咨詢、研發、集成、信息服務在內的多方位技術服務。公司產品經過多年積累和完善，形成了一整套從傳感器到自動化采集設備再到軟件云平臺的多方位解決方案。傳感器涵蓋振弦式傳感器(振弦式滲壓計、振弦式位移計、振弦式應變計、振弦式鋼筋計、振弦式士壓力計、振弦式錨索測力計、振弦式軸力計等。均支持參數識別)、智能傳感器(固定測斜儀、傾角儀、高精度水位計、靜力水準儀、溫濕度計等)自動化采集設備涵蓋1通道、4通道、8通道、16通道、 32通道，單功能版本。全隔離測量，防雷設計，支持4G全網通、WIFI、低功耗LORA等多種通訊方式。采集軟件以云平臺為主，友好的第三方數據對接接口，同時支持單機版、客戶端。有思秉承 "始于用戶的需求、終于用戶的滿意”為目標，努力為合作伙伴提供物聯網、云計算、智能結構監測系統。公司使命: 始于用戶的需求終于用戶的滿意。

展開顯示更多內容

沉降儀

產品簡介在線詢價

YJL系列傳感器采用磁致伸縮原理，其穩定性好，可靠性高，無溫度漂移，不隨時間而變化，無疲勞，無過熱失效問題。標準MODBUS-RTU協議輸出，通用性好，傳感器外殼采用不銹鋼打造，堅固耐用?？砷L(zhǎng)期用于水位、沉降、量水堰、位移、裂縫等高精度監測項目。

量水堰計 產品信息

遵循標準

GB/T 11828.1-2002《水位測量?jī)x器第1部分浮子式水位計》

GB/T 21117-2007 《磁致伸縮液位計》

GB/T 11828.5-2011《水位測量?jī)x器　第5部分：電子水尺》

GB/T 15966-2017《水文儀器基本參數及通用技術條件》

SZY203-2016《水資源監測設備技術要求》

SZY205-2016《水資源監測設備質量檢驗》

。。。。。。

YJL系列傳感器采用磁致伸縮原理，其穩定性好，可靠性高，無溫度漂移，不隨時間而變化，無疲勞，無過熱失效問題。標準MODBUS-RTU協議輸出，通用性好，傳感器外殼采用不銹鋼打造，堅固耐用。可長期用于水位、沉降、量水堰、位移、裂縫等高精度監測項目。

技術指標

測量范圍	0-500 mm
分辨率	≤0.01%F·S
精度	≤0.1%F·S
供電電壓	DC9-25V（寬電壓）
輸出信號	RS485 標準 MODBUS-RTU 協議
絕緣電阻	≥50MΩ
耐水壓	測量范圍1.2倍
防雷	2KA 8/20us 4KV 10/700us
儲存溫度	-30~+72°C

配套設備(選購)

　　YSPT-4P四芯屏蔽防刮電纜

　　VW-102C多功能讀數儀、MCU系列自動 化釆集模塊

1. 用途與要求

量水堰適用于滲流量為1~300L/s的范圍內。一般設置在集水溝的直線段上，上下游溝底及邊坡需加護砌以免漏水，可建造專門的混凝土或砌石引水槽。設計堰下水深低于堰口，造成堰口自由溢流。為了獲得準確的觀測成果，堰壁需與引水槽和來水方向垂直，并且直立。堰板采用不銹鋼板制成，表面應平整光滑，將堰口靠下游邊緣制成45。角。量水堰的水尺應設在堰口上游，離堰口距離為3～5倍堰上水頭，水尺刻變度至mm，為使量水堰上游水流穩定，可在水尺上游安裝穩流設備。

為提高觀測精度，應盡可能用水位測針代替水尺來觀測，讀數至0.1mm。有條件時可采用遙測或白記滲漏量觀測儀進行觀測。

2. 三角堰

過水?dāng)嗝鏋槿切蔚牧克叻Q為三角堰，三角堰的缺口為一個等腰三角形，底角采用直角，如圖1、圖2

三角堰適用于滲透流量小于l00L/s的情況，堰上水深一般不超過0.35m，小不小于0.05m，常用的直角三角形量水堰標準結構及安裝尺寸見表1。

直角三角堰自由出流的流量計算公式為：

Q＝1.4H5/2（m3/s）

式中H—堰上水頭，m。

圖1 量水堰布置

1—檢查廊道；2—三角形量水堰；3—排水溝；4—混凝土

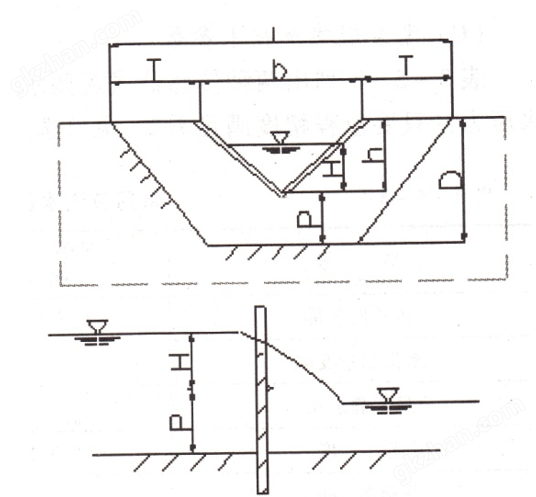

圖2 三角形量水堰

表1 直角三角堰標準尺寸表單位：cm

編號	*堰上水深	堰口深	堰坎高	堰板高	堰肩寬	堰口寬	堰板寬	流量范圍
編號	H	h	P	D	T	b	L	（L/s）
1	22	27	22	49	22	54	98	0.8-32
2	27	32	27	59	27	64	1 1 8	0.8-53
3	29	34	29	63	29	68	126	0.8-64
4	35	40	35	75	35	80	150	0.8-101

3. 梯形堰

梯形堰的過水?dāng)嗝鏋橐惶菪危Ｓ眠吰聻?/span>1：0.25，如圖3。

梯形堰口應嚴格保持水平，底寬b不宜大于三倍堰上水頭，*過水深一般不超過0.3m。適用于滲透流量為1～300L/s。其標準結構及安裝尺寸詳見表2。

對于堰口坡度為1：0.25的梯形量水堰的滲透量計算

公式為：

Q＝1.86H3/2（m3/s）

圖3 梯形量水堰

表2 梯形量水堰標準尺寸表邊坡1：0.25，單位：cm

編號	堰坎寬	堰口寬	堰上水深	堰口深	堰坎高	堰板高	堰肩寬	堰板寬	流量范圍
編號	b	B	H	h	P	D	T	L	(L/s)
1	25	31.6	8.3	13.3	8.3	21.6	8.3	48.2	0.5~11.5
2	50	60.8	16.6	21.6	16.6	38.2	16.6	94.0	0.9~65.2
3	75	90.0	25.0	30.0	25	55.0	25.0	140.0	1.4~174.4
4	100	1 19.1	33.3	38.3	33.3	71.6	33.3	185.7	1.9~360.8
