一、超聲波干霧抑塵機理：

  超聲波干霧抑塵裝置采用模塊化設計技術，由干霧抑塵機、超聲波噴霧器、空壓機、儲氣罐、水氣連接管線和自動控制線路組成。

超聲波干霧抑塵機理是壓縮空氣和水按照水汽配比混合到超聲波噴霧器，由壓縮空氣沖開水汽霧化噴頭的彈簧后進行加速并將水吸入水汽霧化噴頭的加速震蕩室進行破碎，并利用加速氣體將破碎后的水霧顆粒從噴嘴噴出。超聲波噴嘴產生的1～10微米的水霧顆粒，使水霧顆粒與粉塵充分相互粘結、聚結增大，并在自身的重力作用下沉降，從而達到抑塵的目的。實驗表明，只有當水霧和粉塵顆粒的大小接近時，粉塵顆粒在運動時與水霧顆粒相互碰撞粘結在一起的機率大，抑塵效果佳。超聲波干霧抑塵設備的特點如下：

★霧粒直徑小，只有1—10微米大小的水霧顆粒，在捕捉大小約5微米以下的可吸入浮塵方面具有不錯的效果；

★ 噴出的水霧的方向準確性很強，霧索速度快，能迅速捕捉、屏蔽、切斷粉塵擴散；

★ 出霧量大，霧索長度大。而且出霧量、霧索長度都可調。

二、超聲波干霧系統：

  超聲波干霧抑塵系統采用模塊化設計技術。由干霧抑塵機、噴霧器組件、空壓機、儲氣罐、水氣連接管線系統和自動控制線路組成。

(1)干霧抑塵機

  將氣、水過濾后,按開關程序控制電磁閥打開或關閉,經管道輸送到噴霧組件中, 實現噴霧抑塵。

(2) 電控系統

  電控系統是干霧抑塵裝置的控制中心,集合了可編程控制器、保護電路、繼電器以及與它們相關的元器件。為用戶提供自動和手動 2 種操作模式, 在自動操作模式時, 可自動接收遠程觸發信號啟動或停止噴霧器噴霧; 在手動模式,操作人員可以按壓操作按鈕啟動或停止噴霧器噴霧。用戶還可以通過 PLC 設置接口或觸摸屏修改噴霧時間、周期等。

(3) 噴霧組件

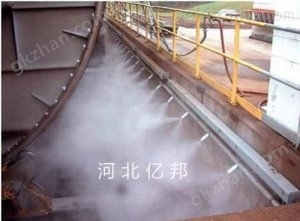

  接收由干霧機輸送來的氣、水并將其轉化成水滴直徑為 1~ 10 μm 的干霧, 按干霧機的控制指令噴向抑塵點。當干霧與粉塵顆粒相互接觸、碰撞時, 使粉塵顆粒相互粘結、凝聚而變大, 并在自身的重力作用下沉降, 從而達到抑塵的作用。

(4) 水氣連接管線

  將干霧機、噴霧組件、氣源、水源等用不同管徑的管及管件按要求連接起來。

(5) 自動控制線路

  將干霧機與皮帶開啟控制信號連接, 以便實現自動控制。

（6）儲氣罐

  儲氣罐的作用是當空壓機的排氣量不能滿足干霧抑塵系統瞬時排量要求時，先將螺桿式空氣壓縮機排出的壓縮空氣儲存起來，以便滿足干霧抑塵機的瞬時用氣量。儲氣罐上面有個球閥和安全閥、并保證它們的密封。

（7）空壓機

  選用螺桿式空氣壓縮機的作用是為干霧抑塵系統提供標準氣源。
